КОНТРОЛЛЕР УПРАВЛЕНИЯ ХОЛ. КАМЕРОЙ CAREL SMARTCELLA, 4 RELAYS: COMPRESSOR (2 HP), DEFROST (16 A), EV

Описание

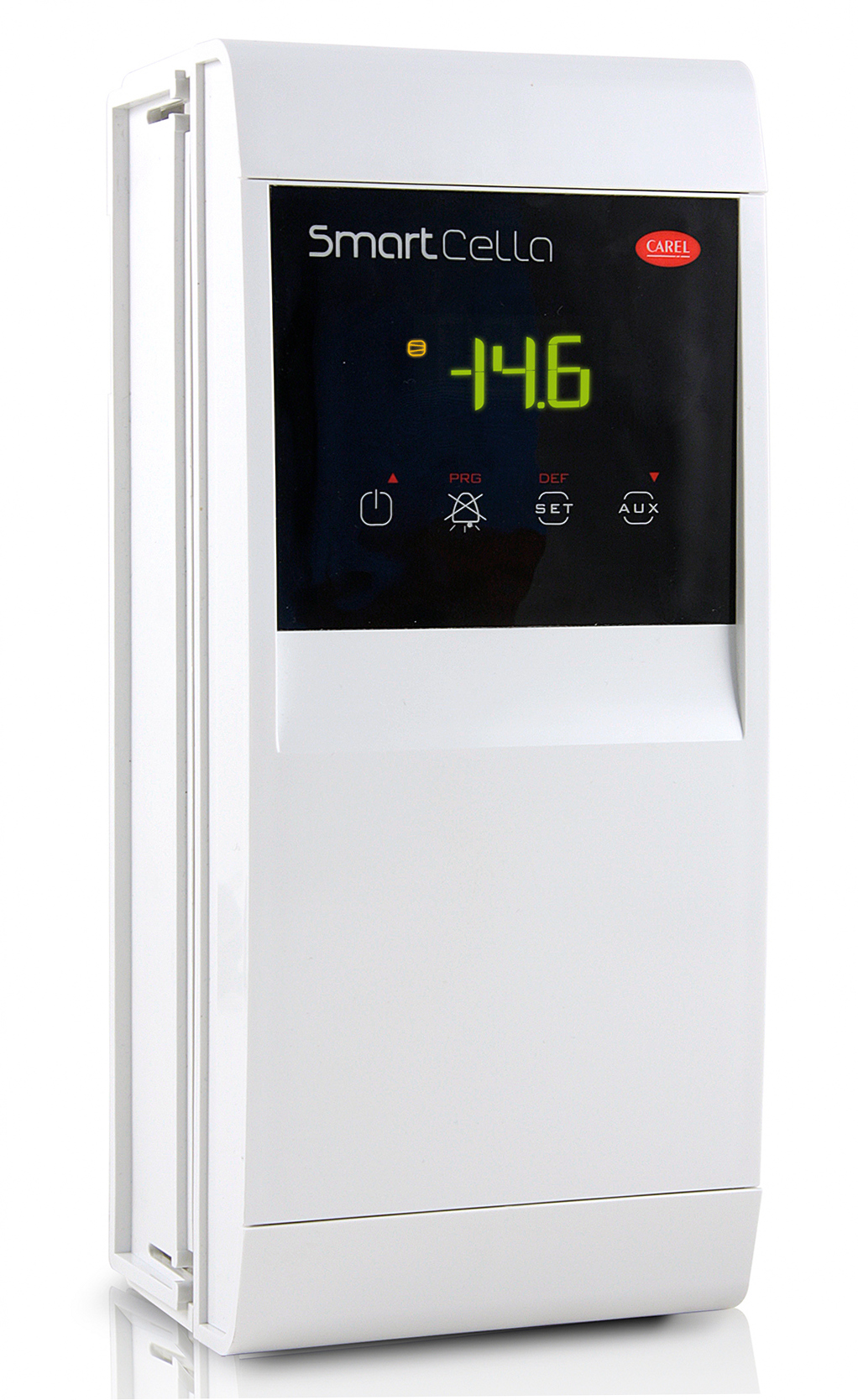

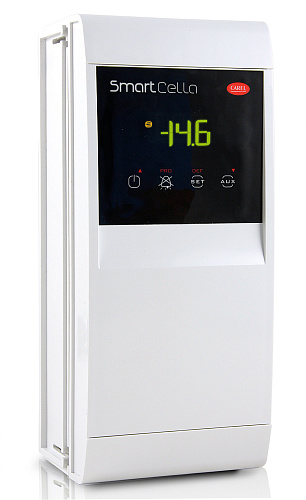

Микропроцессорный контроллер семейства SMARTCELLA предназначен для управления холодильной камерой и оснащён светодиодным дисплеем и интерфейсом клавиатуры для прямого ввода параметров. Питание реализовано с широким входным диапазоном 115–230 В переменного тока, устройство оснащено четырьмя релейными выходами, среди которых выделены каналы управления компрессором (калькулированный на нагрузку до 2 HP), оттайкой (релейный выход с номинальным током 16 A) и управлением электромагнитным клапаном (EV); предусмотрена работа с однофазными и трёхфазными нагрузками.

Конструкция контроллера ориентирована на компактную интеграцию в щитовую или фронтальную панель установки: фронтальная часть включает индикаторную и управляющую панель, а силовые релейные элементы расположены таким образом, чтобы обеспечить коммутацию высоких пусковых и рабочих токов компрессорных цепей. Корпус обеспечивает повышенную степень защиты от пыли и влаги (высокий класс IP), что позволяет эксплуатировать устройство в помещениях с повышенной влажностью и пылеобразованием.

Электронная начинка выполнена с использованием поверхностного монтажа (SMD-технологии), а собранные компоненты проходят электрические испытания в ходе производства для подтверждения соответствия эксплуатационным требованиям. Применён микропроцессорный алгоритм управления с возможностью параметрирования рабочих циклов и режимов оттайки, визуализация состояния осуществляется через светодиодный дисплей.

Контроллер применяется в системах холодоснабжения торговых площадей, складов и пищевых производств, где требуется управление компрессорно-конденсаторными агрегатами, реализация циклов оттайки и управление электронными регулировочными клапанами; широкий диапазон питающего напряжения и поддержка одно- и трёхфазных нагрузок обеспечивают совместимость с типовыми электрическими конфигурациями таких объектов.

Документация

Руководство
(510.23 Kb)
