Запорные вентили

В разделе собраны несколько групп холодильной запорной арматуры для сервисных и проектных задач. На странице представлены ресиверные вентили Castel и GMC, мембранные исполнения Castel под отбортовку и под пайку, колпачковые модели, роталок Frigopoint для компрессорных и ресиверных соединений, а также промышленные запорные клапаны Danfoss серии SVA. По описанию категории ScanRef, отдельная часть ассортимента ориентирована на линии масла и позволяет изолировать компрессор, регулятор уровня масла, фильтр грубой очистки и другие элементы контура при обслуживании.

Такие вентили применяют в системах охлаждения и кондиционирования, где нужно локально перекрыть участок без полной остановки всей установки. Чаще всего их закладывают рядом с компрессорами, на масляных линиях, у ресиверов и на участках, где важен удобный сервисный доступ к маслоотделителям и ресиверам для масла.

Подбор начинают с присоединения к трубопроводу или аппарату. В этой категории есть варианты с резьбой SAE и NPT, исполнения ODS под пайку, а также роталок с присоединением UNS и UNF для установки на компрессоры и сосуды. На странице ScanRef встречаются размеры от компактных четверти дюйма и трех восьмых до крупных роталок 2 и одна четверть дюйма и промышленных клапанов Danfoss DN 80.

Для сервисной замены важно проверить не только условный размер, но и тип посадки. Для мембранных моделей под отбортовку и под пайку взаимозаменяемость определяется не названием серии, а фактическим способом присоединения. Для роталок дополнительно сверяют входную резьбу, длину корпуса и наличие прокладки. Для промышленных позиций Danfoss отдельно уточняют исполнение корпуса, тип монтажа и обозначение серии.

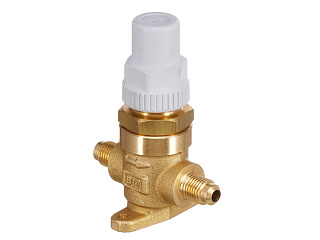

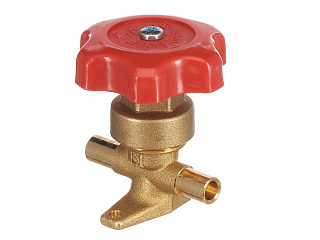

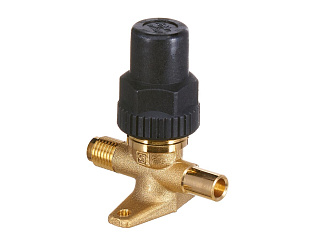

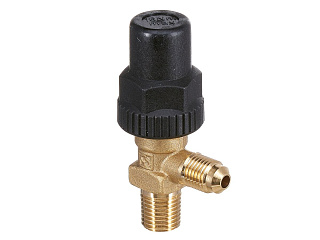

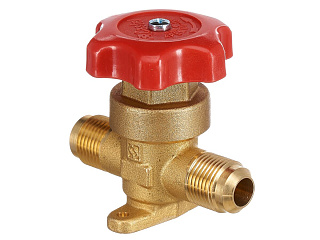

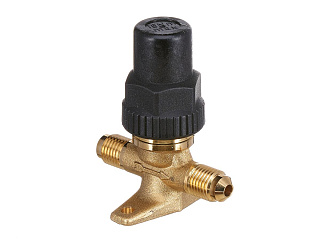

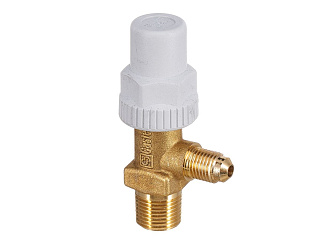

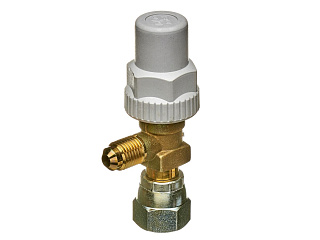

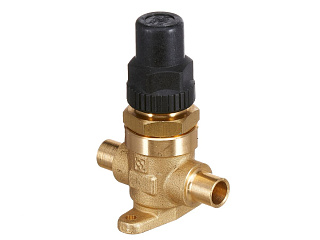

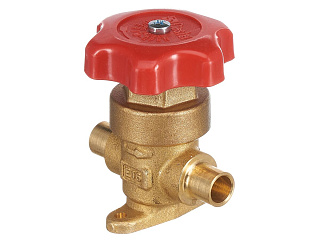

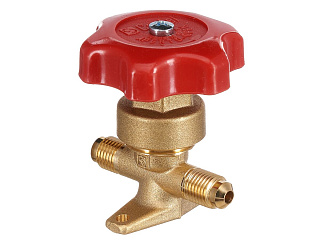

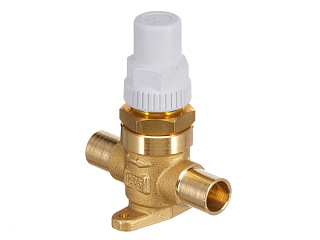

Ресиверные вентили обычно ставят на сосуды и емкостные узлы, где требуется компактное ручное перекрытие. В каталоге есть, например, серии 6110 и их аналоги с присоединениями четверть дюйма и разными вариантами ответной резьбы. Мембранные модели удобны там, где важна герметичность штока и точное ручное перекрытие без лишних сервисных операций. На странице представлены серии 6210 под отбортовку и 6220 под пайку. Для них важно учитывать рабочую температуру и допустимое давление конкретного исполнения.

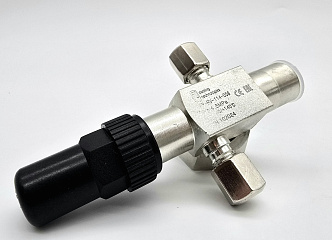

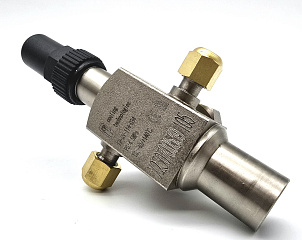

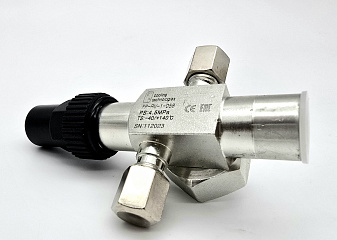

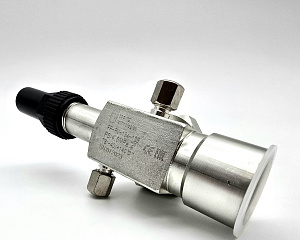

Роталок выбирают для компрессорных присоединений и сервисных узлов, где нужен определенный формат посадки и удобство замены. В ассортименте ScanRef есть несколько роталок Frigopoint с разной длиной и сочетанием входа и выхода, поэтому их подбирают строго по присоединительным размерам существующего оборудования. Для крупных промышленных линий, где нужна надежная изоляция на более тяжелом режиме, на странице присутствуют клапаны Danfoss серии SVA.

Для корректного подбора нужно проверить рабочую среду, давление, температуру, способ присоединения и место установки. По данным карточек ScanRef, для части ресиверных и колпачковых моделей Castel рабочий диапазон температуры составляет от минус 40 до плюс 130 градусов, для мембранных моделей серии 6210 и 6220 от минус 35 до плюс 90 градусов, для роталок Frigopoint от минус 40 до плюс 140 градусов. Для отдельных исполнений CO2 на странице указано повышенное рабочее давление, поэтому такие позиции нужно подбирать только под конкретную среду и расчетный режим.

Если вентиль ставится на линию масла, дополнительно сверяют совместимость с маслом и фактический участок схемы. Для решений HENRY в описании раздела указана работа с хладагентами на базе гидрохлорфторуглеродов и гидрофторуглеродов, а также с относящимися к ним маслами. Если в проекте используются нестандартные хладагенты или высокое давление, лучше ориентироваться не на общий тип вентиля, а на паспорт конкретного артикула.

Основная задача этой категории это изоляция участка контура и сервисное отключение оборудования. Для постоянного точного регулирования расхода такие вентили обычно не выбирают. В холодильной системе они должны надежно открывать и перекрывать поток, а не работать как орган непрерывного дросселирования.

Если по схеме нужен именно регулирующий узел, логичнее смотреть специализированные регуляторы давления или подбирать другой тип арматуры под конкретную функцию. Если требуется только быстрое ручное отсечение линии без тонкой настройки, иногда удобнее использовать и шаровые вентили, но окончательный выбор зависит от среды, диапазона давления и компоновки узла.

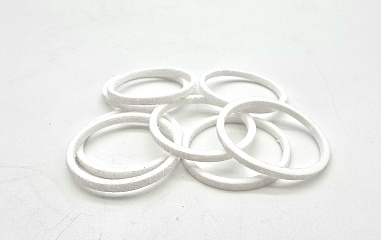

Перед монтажом нужно проверить ориентацию корпуса, удобство доступа к штоку, возможность разборки соседних узлов и корректность присоединений. Для части вентилей HENRY в описании раздела указана возможность горизонтальной и вертикальной установки, а также поворот соединения на 360 градусов. Это полезно при плотной компоновке масляного хозяйства и рядом с компрессором. Для мембранных и пайочных исполнений важно соблюдать технологию пайки и не перегревать корпус. Для роталок нужно ставить подходящую прокладку и контролировать состояние ответной резьбы.

Если вентиль нужен именно под сервисный участок, его закладывают так, чтобы можно было изолировать компрессор, регулятор уровня масла, фильтр или отдельный сосуд без разгерметизации всей системы. До заказа стоит проверить место под инструмент, направление подвода труб, длину корпуса и фактический запас по рабочим параметрам.

На странице ScanRef по многим позициям отображаются статусы наличия, например много, мало или нет, а также ориентировочная цена по конкретному артикулу. Это удобно для первичной оценки закупки и сравнения исполнений, но итоговую стоимость и сроки лучше подтверждать перед размещением заказа, поскольку сайт отдельно указывает ознакомительный характер цен.

Отгрузка доступна из офиса в Санкт Петербурге и со склада в Ленинградской области по предварительному согласованию. Также возможна отправка через транспортные компании, причем доставка до терминала выполняется силами ScanRef. По гарантийным условиям качество и комплектность должны соответствовать товаросопроводительной и технической документации, а гарантия действует при правильном монтаже специализированной организацией и надлежащем обслуживании оборудования.
