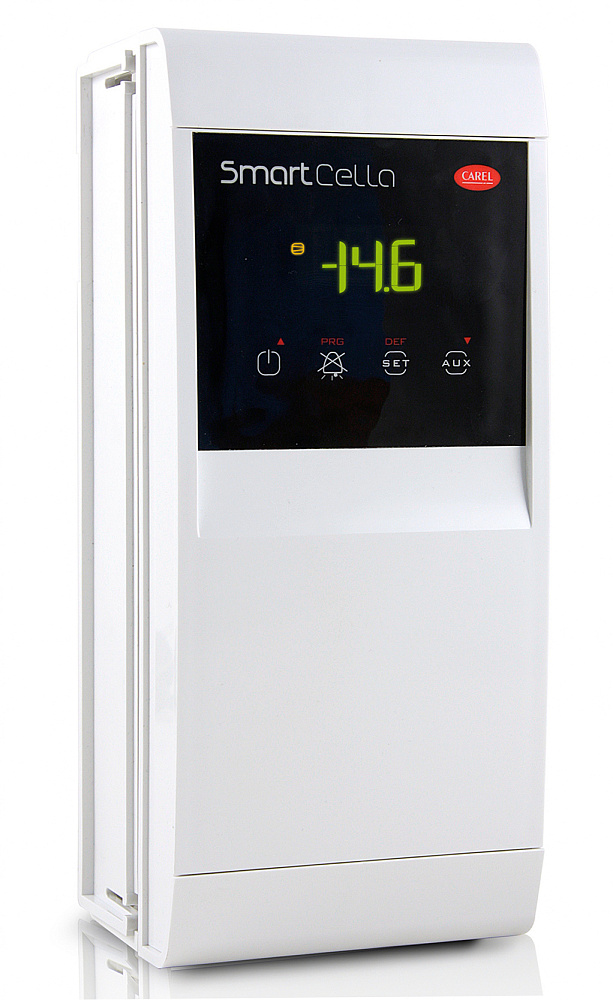

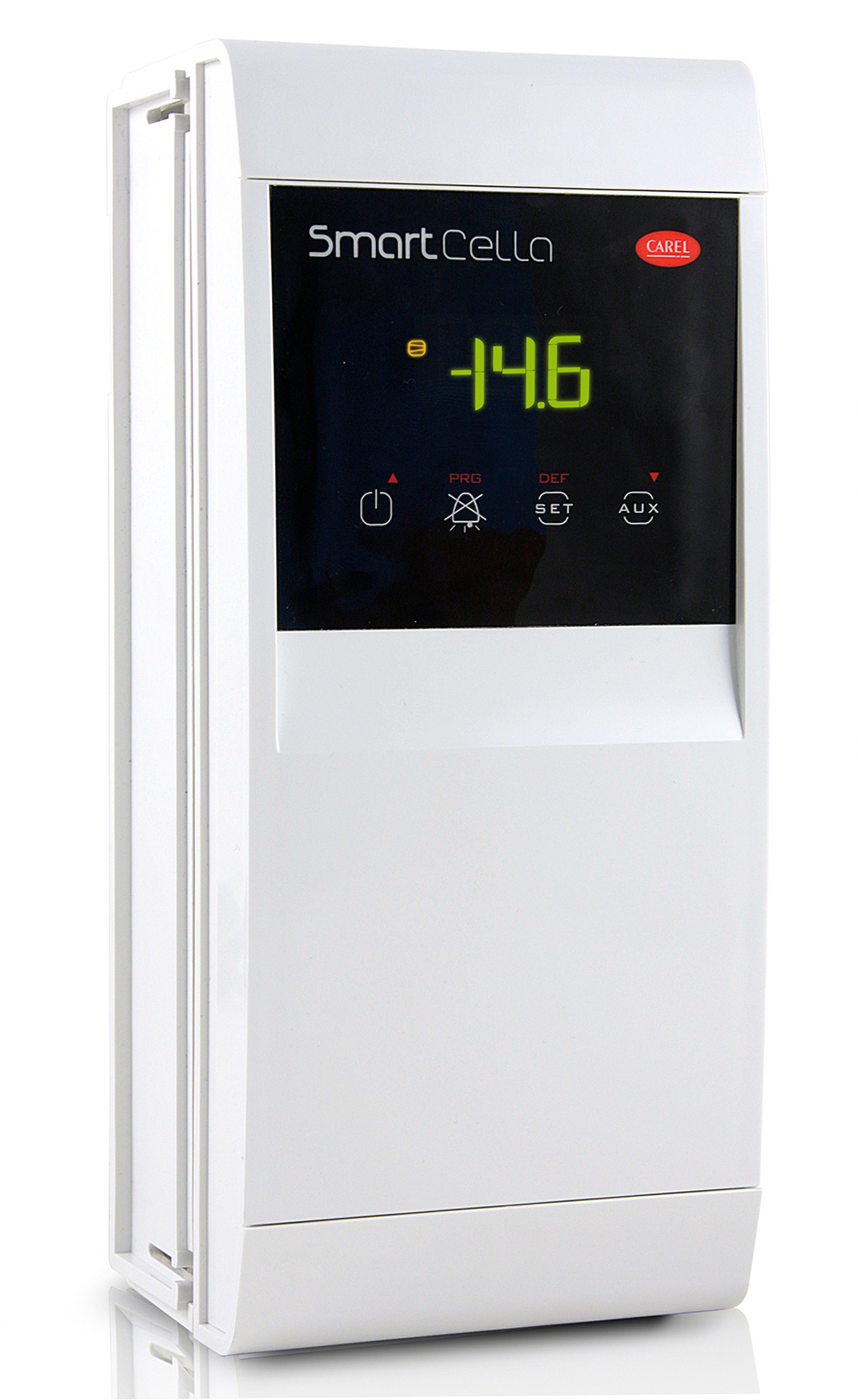

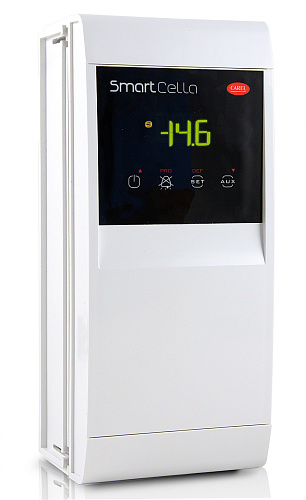

КОНТРОЛЛЕР УПРАВЛЕНИЯ ХОЛ. КАМЕРОЙ CAREL SMARTCELLA, 4 RELAYS: COMPRESSOR (2 HP), DEFROST (16 A), EV

Описание

Микропроцессорный параметрический контроллер серии SmartCella предназначен для управления холодильными камерами и обеспечивает отображение состояния и настроек на светодиодном дисплее; в конструкции предусмотрено четыре релейных выхода, в том числе выделенные под компрессор с возможностью коммутации электродвигателей до 2 HP, под электрический оттайник с номиналом коммутации до 16 A и под соленоидный (электромагнитный) клапан, при этом последний выход может использоваться для управления вспомогательными исполнительными устройствами. Питание осуществляется в широком диапазоне переменного напряжения 115–230 В, что обеспечивает совместимость с различными системами электроснабжения и позволяет интегрировать контроллер в однофазные и трёхфазные цепи нагрузки.

Корпус и панель управления сконструированы для удобного доступа к органам ввода и индикации с лицевой стороны, что обеспечивает прямой ввод параметров и оперативный контроль состояния. Модульная компоновка электронной части и наличие выделенных контактов для силовых линий обеспечивают возможность подключения компрессора, нагревателей оттайки и соленоидных клапанов с минимальной перепуткой проводников; устройство спроектировано с учётом высоких коммутационных нагрузок и повышенной степени защиты от пыли и влаги для эксплуатации в условиях холодильных камер.

При производстве применена поверхностный монтаж компонентов (SMD), микропроцессорная обработка сигналов и серийные электрические испытания установленных узлов, что обеспечивает стабильность функционирования электронной части. Интерфейс индикации реализован на светодиодном дисплее, обеспечивающем наглядность текущих параметров и статусов реле; силовые контакты и разъёмы выполнены с расчётом на промышленную коммутацию в холодильных системах.

Контроллер предназначен для использования в промышленных и коммерческих холодильных установках, складских и торговых помещениях пищевой отрасли, где требуется управление компрессорными агрегатами до 2 HP, организация программ оттайки с нагрузкой до 16 A и управление соленоидными клапанами в холодильных линиях; совместим с системами питания 115–230 В и подходит для встраивания в локальные шкафы управления или монтажа на панель оборудования.

Документация

Руководство
(510.23 Kb)
