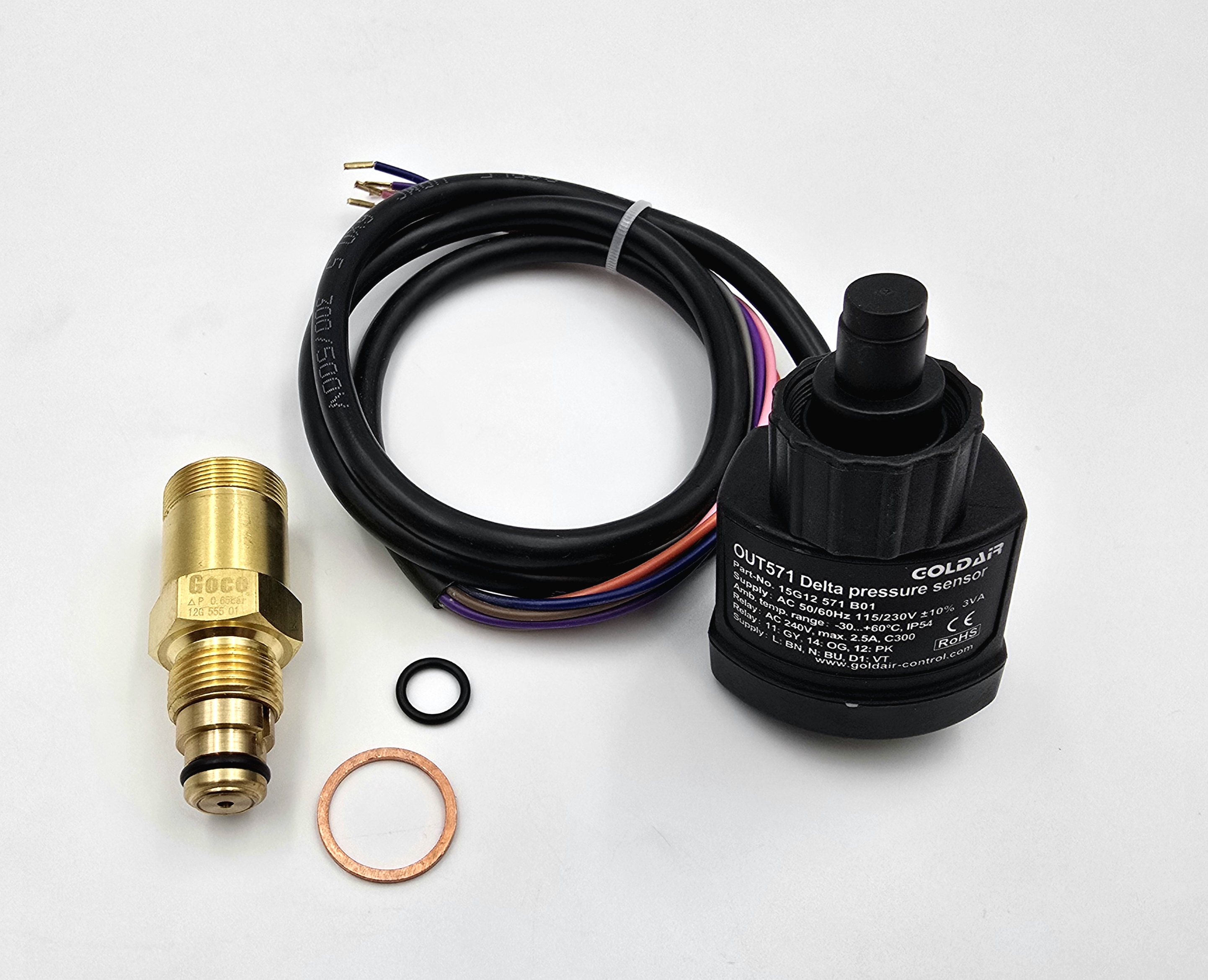

Реле контроля давления масла DeltaPII с адаптером 15G1255501 (оптической призмой) M20x1.5, GOLD OUT571 (Bitzer 347317-11, RefComp 52D555S60/760490, Frastcold INT250FR / T00EC1630DRIC)
- Артикул: OUT571 с а
- Бренд: GOLDAIR
- Вес кг: 200 гр.
- Окружающая температура: -30...70℃
- Производитель: GOLDAIR
- Срок службы: ~ 1миллион циклов включения
- Степень защиты: IP54 в смонтированном состоянии
- Тип монтажа: Накидная гайка
- Электропитание: AC 50/60Гц 115-230В -15%...+10% 3ВА
Описание
Применение:
Реле OUT571 служит для контроля перепада давления масла в холодильных компрессорах с масляным насосом. Для измерения перепада давления используется латунный датчик с резьбой, установленный в корпус насоса.
Таким образом, датчик соединен внутренними каналами со сторонами всасывания и высокого давления насоса.
Дополнительные соединения труб не требуются.
Измерительный блок крепится соединительным кольцом с резьбой и может быть снят без потери герметизации масляного или холодильного контура.
Как только напряжение питания будет подано, регулятор сработает после 3-х секундной задержки.
С помощью сигнала распознавания срабатывания, который подается на D1 контактора двигателя (см. схему подключения), контроль перепада давления активируется по истечении времени перехода на пуск.
Отсутствие перепада давления приводит к заблокированному выключению через 90 секунд; при колебаниях перепадов давлений время отключения продлевается (интегрирование по времени).
