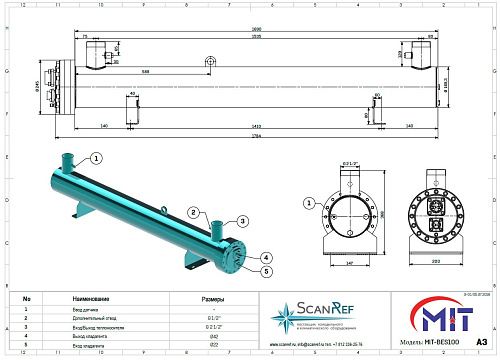

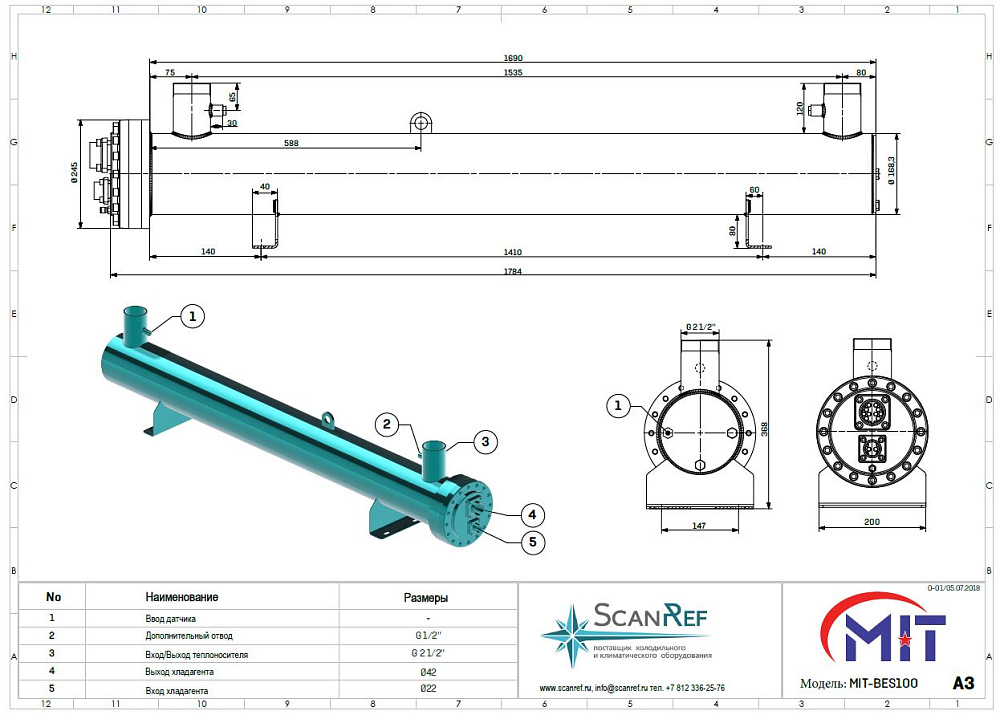

Испаритель кожухотрубный одноконтурный MIT-BES 100
- Артикул: MIT-BES 100
- Бренд: EKIN / MIT
- Вес кг: 85
- Вместимость по воде дм3: 20,4
- Вместимость по хладагенту дм3: 11,2
- Исполнение: 1-контурный
- Потери давления кПа: 64
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 104
- Патрубки хладагента Вход / Выход: FL 22 / FL 42
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 18
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 100 рассчитан на работу с хладагентом R407C и при температурных условиях испарения около +2 °C и температурной разнице теплоносителя +12/+7 °C обеспечивает холодопроизводительность 104 кВт. Для обеспечения указанного теплового режима требуется циркуляционный расход воды порядка 18 м3/ч; внутренние объёмы аппарата составляют примерно 20,4 л для воды и 11,2 л для хладагента, что влияет на объём заправки и гидравлические расчёты. Уровень потерь давления в контуре достигает 64 кПа и должен учитываться при подборе компрессорной части и арматуры, присоединительные размеры хладагента ориентированы на FL 22 / FL 42 с условным резьбовым/фланцевым присоединением G 2 1/2".
Кожухотрубная конструкция предусматривает кипение хладагента внутри пучка теплообменных труб при протоке воды в межтрубном пространстве; данное одноконтурное исполнение означает наличие одного независимого холодильного контура в трубном пучке, адаптированного для работы с одним холодильным агрегатом. Расположение и тип патрубков определяют требования к компоновке магистралей и обеспечивают прямое присоединение к системе циркуляции и к холодильной машине в соответствии с указанными типоразмерами.
Испаритель предназначен для интеграции в промышленные системы охлаждения и кондиционирования, в том числе для холодильных камер и технологических контуров пищевой и перерабатывающей промышленности, где требуются параметры холодопроизводительности и гидравлики, соответствующие приведённым характеристикам. При проектировании и вводе в эксплуатацию следует учитывать объёмы теплоносителей, размеры присоединений и потери давления для корректного подбора трубопроводной арматуры, крепёжных и сервисных решений.
