Испаритель кожухотрубный двухконтурный MIT-BED 500
- Артикул: MIT-BED 500
- Бренд: EKIN / MIT
- Вес кг: 320
- Вместимость по воде дм3: 130,8
- Вместимость по хладагенту дм3: 64,3
- Исполнение: 2-х контурный
- Потери давления кПа: 39
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 515
- Патрубки Вход / Выход мм: DN 150
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 80
- Расход воды м3/час: 88
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 500 рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность порядка 515 кВт при заданной температурной схеме (испарительная температура около +2 °C, температурный перепад 5 K, температура воды в контуре +12/+7 °C). Гидравлические параметры включают расход охлаждаемой воды около 88 м3/ч и потери давления в теплообменнике примерно 39 кПа; объём межтрубного пространства для воды составляет 130,8 дм3, объём хладагента — 64,3 дм3, что важно учитывать при наливе/заправке и балансировке системы.

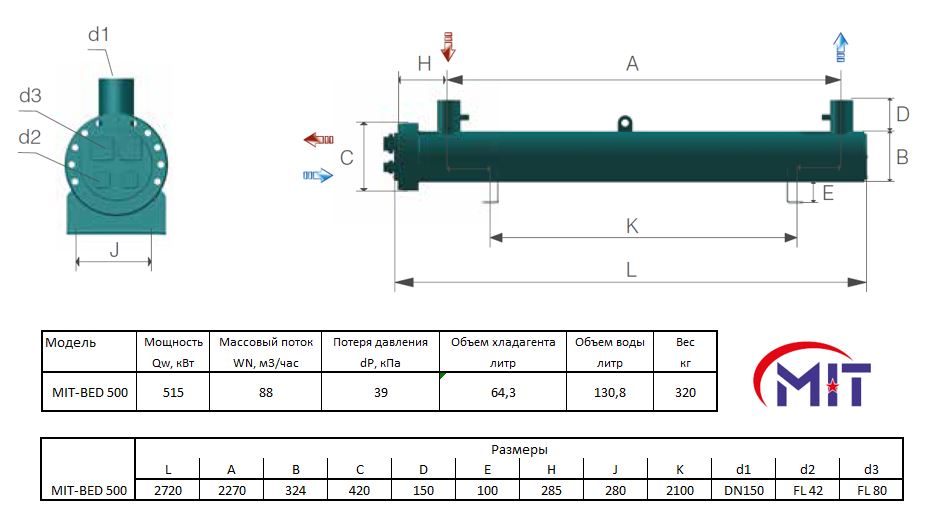

Конструктивно устройство выполнено по кожухотрубной схеме с двумя независимыми теплообменными пучками, при которой хладагент циркулирует внутри трубных пучков, а охлаждаемая жидкость — в межтрубном пространстве. Двухконтурное исполнение позволяет подключать отдельные холодильные агрегаты к каждому контуру для поэтапного или независимого регулирования производительности. Гидравлические и холодильные интерфейсы представлены фланцами: подвод и отвод воды — DN150, подводы/отводы хладагента — по два фланца каждого типоразмера (FL42 и FL80), что определяет требования к монтажу трубопроводов и соединений.
Испаритель предназначен для интеграции в центральные холодильные установки и технологические системы охлаждения на промышленных и коммерческих объектах, включая холодильные склады, камеры и технологические контуры пищевой промышленности, где требуются значительная холодопроизводительность и возможность распределения нагрузки между несколькими холодильными машинами. Указанные значения расхода, объёмов и потерь давления используются при проектировании циркуляционной части и выборе насосного и трубопроводного оборудования.
