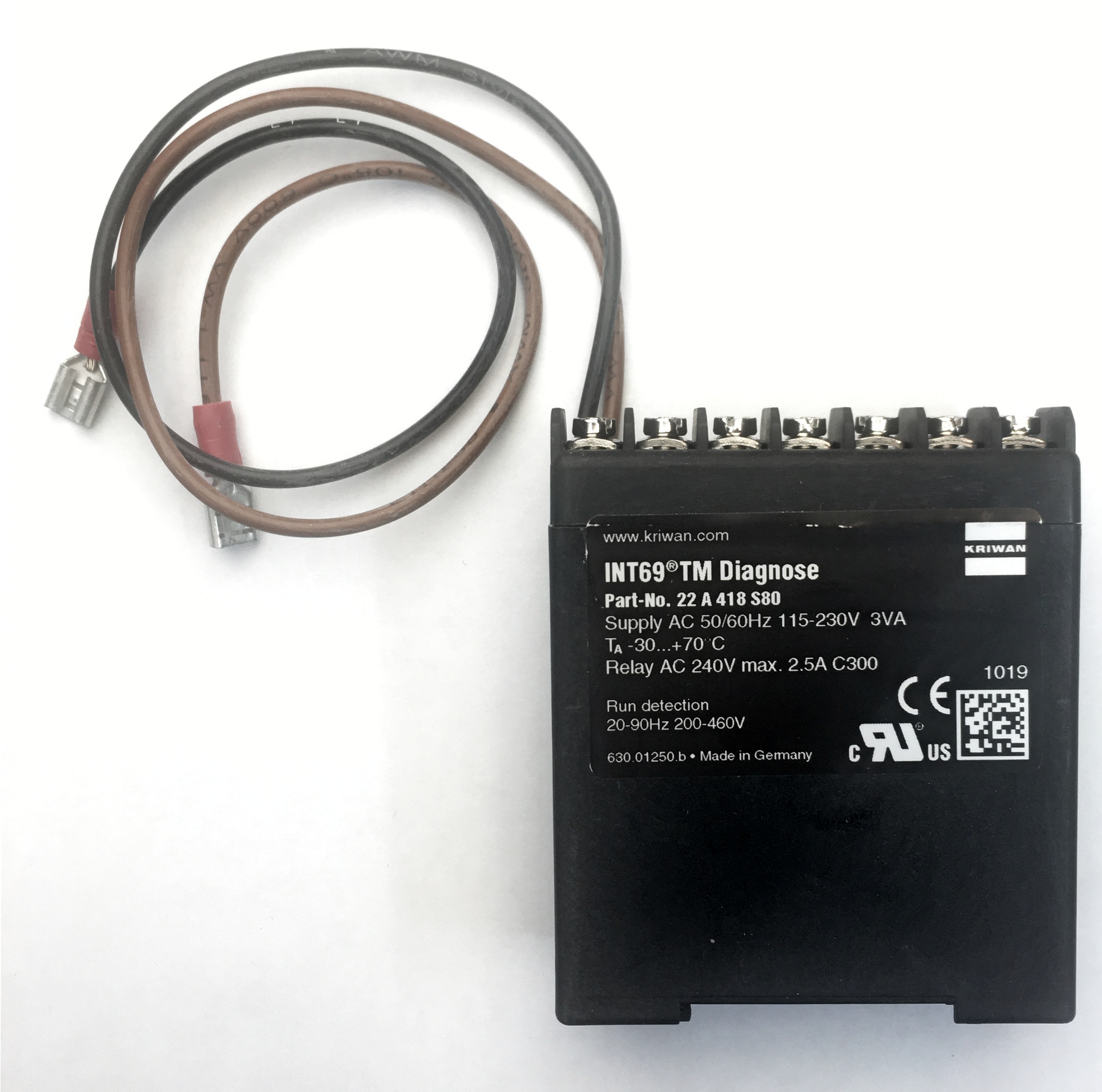

Прибор защиты INT69 TM Diagnose KRIWAN 22A418S80 (Замена INT69 TM)

Описание

Прибор защиты INT69 TM Diagnose KRIWAN 22A418S80 выполняет контроль температуры обмоток двигателя с использованием сигналов от датчиков типа AMS или PTC и реализует два режима оценки теплового состояния: немедленное срабатывание при достижении номинальной температуры срабатывания датчика и немедленное переключение при аномально быстром повышении температуры независимо от текущего абсолютного значения.

Конструкция предусматривает интерфейсы для подключения термического датчика и электронный блок оценки состояния, формирующий команду отключения электродвигателя/компрессора и обеспечивающий блокировку повторного запуска до устранения причины отключения и выдержки времени сброса. Короткое замыкание на входах датчиков регистрируется и приводит к отключению цепи управления.

В приборе применены методы обработки сигналов, позволяющие отслеживать как абсолютную температуру, так и скорость её нарастания, а также реализована защита входов датчиков от сигналов короткого замыкания и логика автоматизированного сброса после остывания или устранения неисправности.

Устройство предназначено для защиты электродвигателей и компрессоров в холодильных и климатических системах; модель выступает в качестве замены INT69 TM и требует постоянного наличия электропитания для непрерывного мониторинга и корректной работы алгоритмов оценки.

Документация

Описание
(517.93 Kb)
