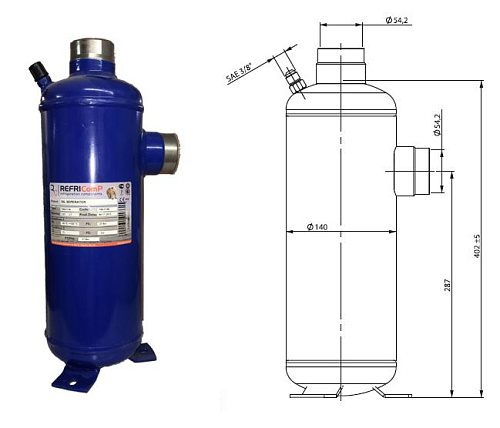

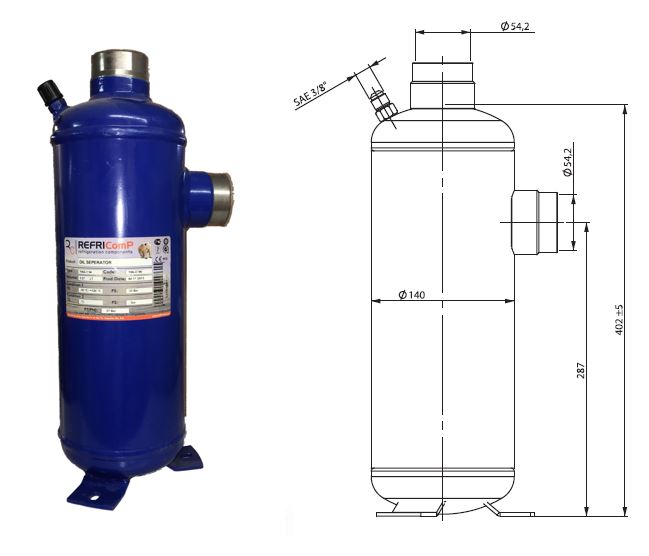

Маслоотделитель (54 мм) REFRIComP YAG 1B-54

Описание

Маслоотделитель предназначен для отвода и накопления моторного/смазочного масла из холодильного контура; его вместимость составляет 0,9 литра, что определяет объём удерживаемого масла до требуемой периодичности сервисного обслуживания. Рабочий температурный диапазон устройства простирается от −10 до +120 °C, а максимальное рабочее давление допускает эксплуатацию до 33 бар, что делает его применимым в типичных промышленных и коммерческих холодильных системах с повышенным давлением.

Корпус и соединения рассчитаны на установку в трубопровод холодильной системы: подача масла осуществляется через флейровое масло­вводное соединение типа SAE размером 3/8", а присоединение к магистрали выполняется путем пайки с ODS‑фитингом диаметром 52,4 мм, что обеспечивает надёжную герметизацию при сварочно‑паяных соединениях. Конструкция рассчитана на интеграцию в существующие магистрали без использования дополнительных адаптеров, при условии соответствия стандартам применяемых трубопроводов.

Используемая технология соединений предполагает совместимость с традиционными медными и латуневыми трубопроводами холодильных контуров и позволяет проводить монтаж методом пайки ODS; флейровое соединение обеспечивает возможность сервисного доступа для контроля и замены без разреза магистрали. Материалы корпуса и соединений сконструированы с учётом требований к давлению и температуре, что подтверждается заявленным значением MWP и термодиапазоном.

Устройство предназначено для установки в холодильных системах коммерческой и промышленной направленности, в том числе в системах торговых и складских помещений, холодильных агрегатах и компрессорных установках, где применяются флейровые сервисные подключения и пайка ODS; может быть использовано в комбинации с типовыми компрессорами и конденсаторами, соответствующими указанным эксплуатационным параметрам.

Документация

Каталог
(1 750.00 Kb)
