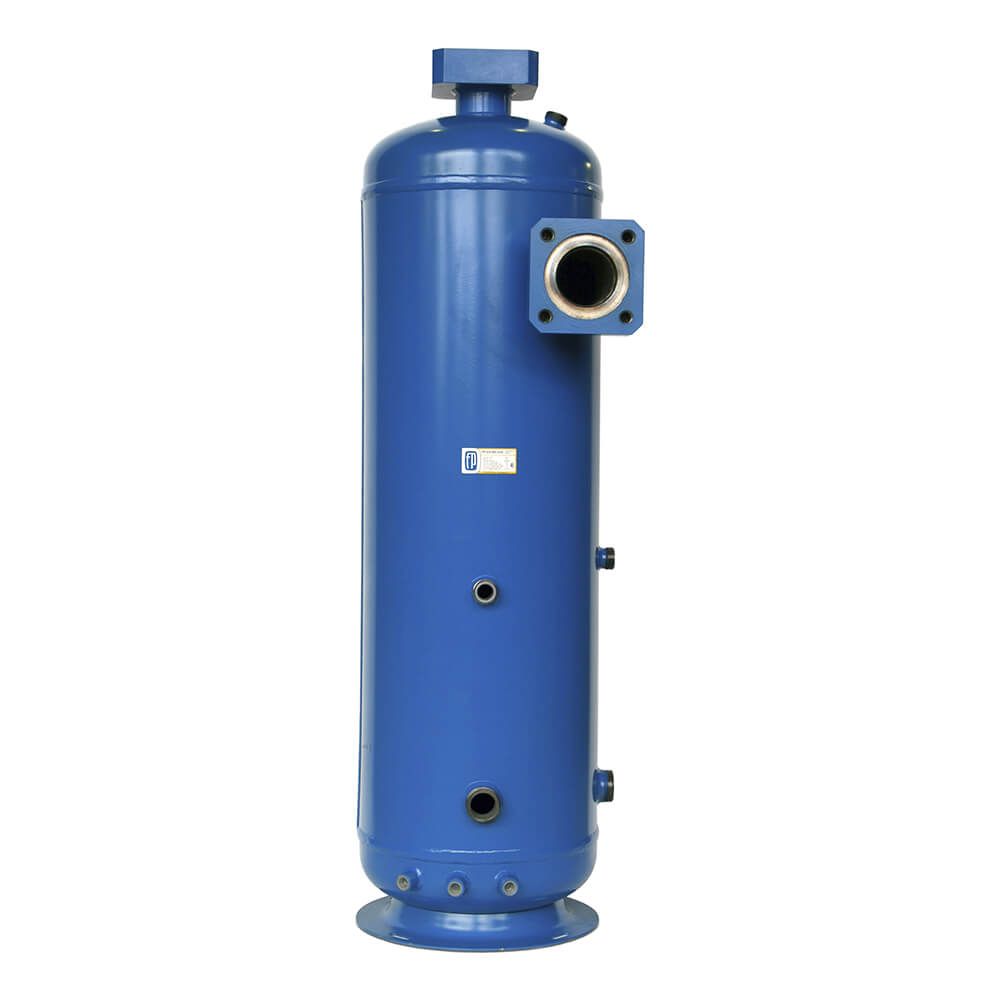

Циклонный маслоотделитель с масляным ресивером FP-OSR(MP)-12-138

Описание

Циклонный маслоотделитель FP-OSR(MP)-12-138 предназначен для отделения масляных аэрозолей и капельной фазы от газовых потоков с помощью создания вихревого потока; интегрированный масляный ресивер обеспечивает накопление отделённого масла и его последующую компенсацию в систему без непосредственного сокращения рабочего объёма трубопровода.

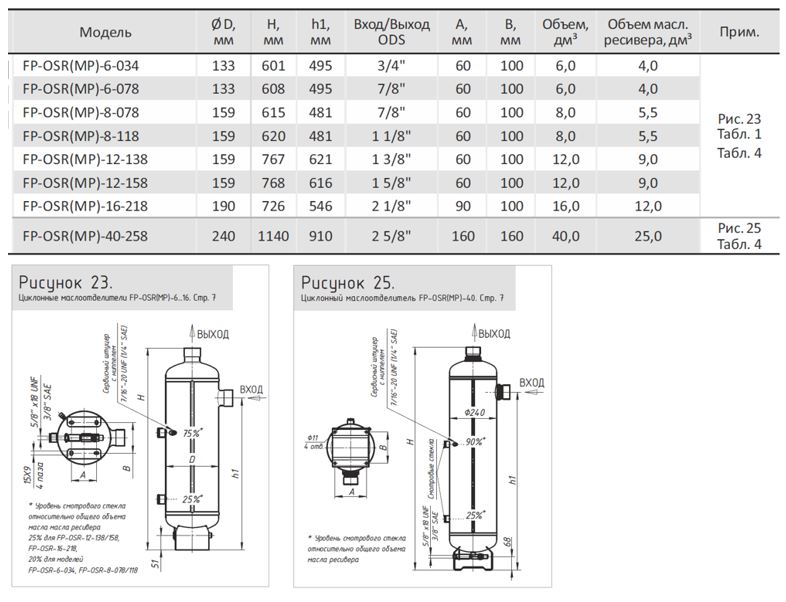

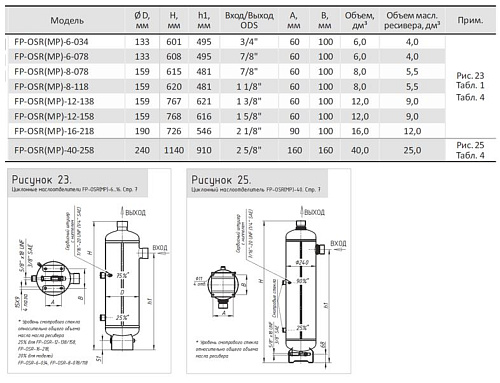

Конструкция включает цилиндрическую камеру с тангенциальным входом для формирования вихря, осевой или периферийный вывод очищенного газа и нижнее размещение ресивера для сбора конденсата и масла; предусмотрены присоединительные патрубки для входа/выхода потока и для отбора/слива накопленного масла, а также доступ для осмотра и обслуживания внутренней секции.

Корпус выполнен как сварная ёмкость из конструкционных металлов с внутренними элементами, формирующими центробежное поле разделения; применены технологические решения, обеспечивающие разделение за счёт динамики потока без применения фильтрующих материалов, внешняя поверхность обработана с учётом требований к коррозионной стойкости. Изготовитель — Frigopoint.

Применяется в холодильных агрегатах, компрессорных системах и установках промышленного холодоснабжения для уменьшения масляной примеси в магистралях хладагента или сжатого воздуха; монтаж выполняется в технологической линии в соответствии с проектной схемой соединений и эксплуатационными требованиями системы.
