Испаритель кожухотрубный Thermokey серии «TLE» 955 кВт, R134a, T0=+3 , Tw +12 / +9, TLE 955/4

Описание

Номинальная холодопроизводительность испарителя составляет 955 кВт при типовых справочных условиях; прибор рассчитан на использование хладагента R134a с ориентировочной температурой кипения около +3 °C и расчетными температурами теплоносителя на входе/выходе порядка +12 °C / +9 °C. Для обеспечения требуемой теплопередачи предусмотрен расход воды порядка 163,92 м3/ч; гидравлические потери в теплообменном участке составляют около 58,7 кПа. Внутренние объёмы: межтрубное пространство под воду — 417 дм3, заправочный объём хладагента — 242 дм3; указанные параметры используются при подборе гидравлических и холодильных насосов/компрессоров.

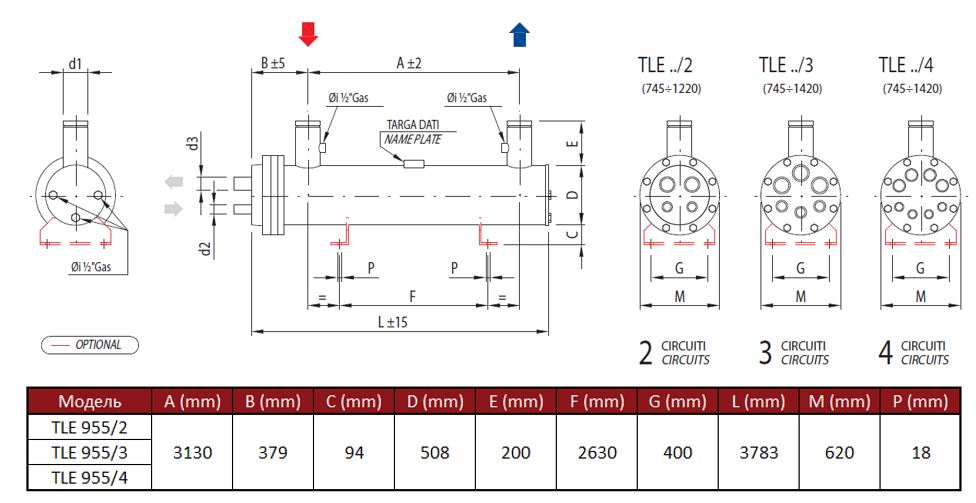

Испаритель выполнен по кожухотрубной схеме: хладагент циркулирует внутри пучков теплообменных труб и испаряется при отводе тепла от циркулирующей в межтрубном пространстве воды. Пучки труб разделены на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного регулирования производительности системы. На фланцевых магистралях предусмотрены патрубки хладагента с номинальными размерами вход/выход 35/89 (указанные размеры служат для согласования с присоединительными линиями системы).

Испаритель предназначен для применения в системах холодоснабжения и кондиционирования, где требуется среднетемпературное охлаждение жидких теплоносителей, например в промышленных холодильных установках, технологических процессах пищевой и перерабатывающей промышленности, а также в крупных системах кондиционирования и складских комплексах; конструкция с четырьмя контурами обеспечивает совместимость с несколькими компрессорными колонками и возможность ступенчатого управления мощностью.
