Испаритель кожухотрубный Thermokey серии «TLE» 955 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 955/3

Описание

Испаритель кожухотрубный Thermokey серии TLE имеет номинальную холодопроизводительность около 955 кВт при режиме теплообмена с температурой теплоносителя на входе/выходе +12/+7 °C; в обозначении модели указана версия с хладагентом R134a и расчетные данные по производительности также приведены для хладагента R407C при температурах испарения порядка +2…+3 °C. Для обеспечения номинального теплопереноса требуется подача теплоносителя с расходом порядка 163,92 м3/ч; внутренняя вместимость межтрубного пространства по воде составляет 417 дм3, объём хладагента в трубном пакете — 242 дм3, а расчётные потери давления по хладагенту при номинальном режиме примерно 58,7 кПа.

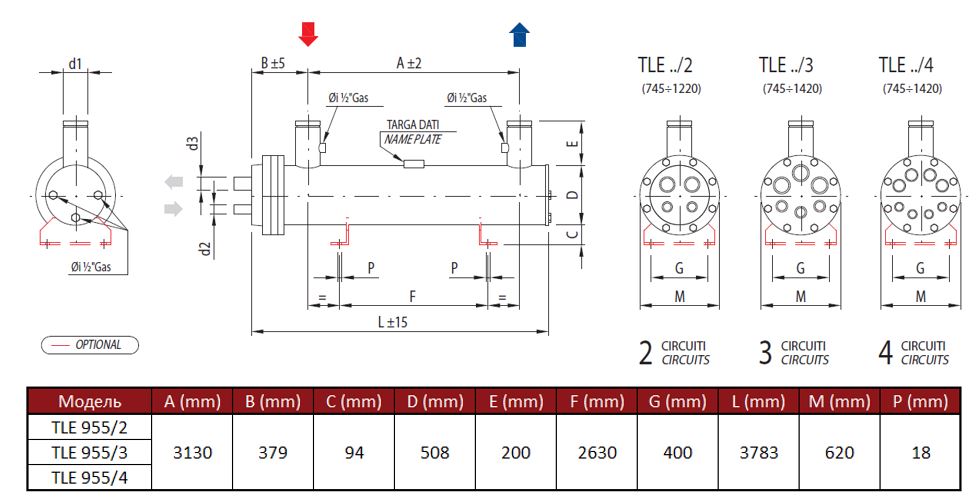

Конструктивно аппарат выполнен по схеме кожух‑трубный теплообменник с разделёнными на три независимых холодильных контура трубными пучками, что обеспечивает возможность поэтапного подключения холодильных машин и ступенчатого регулирования холодопроизводительности, а также облегчает обслуживание отдельных контуров. Патрубки подсоединения хладагента имеют различающийся диаметр для входа и выхода (Ø42 и Ø105 мм), обеспечивая согласование с магистралями и оборудованием холодильной установки.

Испаритель рассчитан для включения в центральные холодильные или холодоснабжающие системы крупных объектов пищевой промышленности, складских комплексов и распределительных центров, где требуются положительные температуры испарения порядка нескольких градусов и большие расходные характеристики теплоносителя; возможна эксплуатация с хладагентами, указанными в документации (R134a/R407C) в зависимости от исполнения и организации холодильной схемы.
