Испаритель кожухотрубный Thermokey серии «TLE» 955 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 955/2
- Артикул: TLE 955/2
- Бренд: Thermokey
- Вес кг: 1 030
- Вместимость по воде дм3: 417
- Вместимость по хладагенту дм3: 242
- Исполнение: два холодильных контура
- Потери давления кПа: 58,7
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 955
- Патрубки хладагента Вход / Выход: 54 / 141
- Расход воды м3/час: 163,92
Описание
Кожухотрубный испаритель Thermokey серии TLE имеет номинальную холодопроизводительность 955 кВт; приведённое паспортное значение соответствует методике испытаний по R407C при температуре кипения хладагента около +2 °C и разнице температуры теплоносителя на трубной доске Tw=+12/+7 °C, при этом в обозначении модели указано исполнение для работы с хладагентом R134a при T0=+3 °C. Гидравлические параметры включают расход воды порядка 163,92 м3/ч и перепад давления по проходу теплоносителя порядка 58,7 кПа, что определяет требования к циркуляционному оборудованию и насосам.

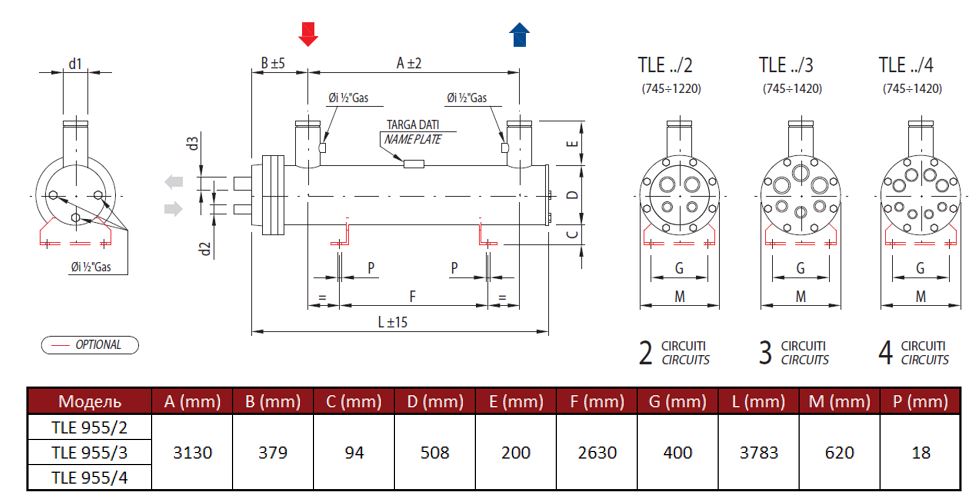

Конструкция исполнена как классический кожухотрубный теплообменник с пучком труб, внутри которых испаряется хладагент, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучки теплообменных труб разделены на два независимых холодильных контура, что предусматривает подключение двух холодильных машин или независимую поэтапную регулировку производительности; подвод и отвод хладагента выполнены через патрубки условного диаметра, указанные для входа и выхода (54 мм и 141 мм), что определяет особенности встраивания в технологическую схему и разводку магистралей.
Внутренние объёмы теплоносителей существенны для оперативных расчётов: ёмкость межтрубного пространства по воде примерно 417 литров, объём хладагента в конструкции около 242 литров, что влияет на тепловую инерцию установки и величину необходимого заряда хладагента при вводе в эксплуатацию. Разделение на два контура и рассчитанные гидравлические параметры позволяют учитывать циклические нагрузки и балансировку хладагента при параллельном подключении компрессорных блоков.
Испаритель предназначен для интеграции в промышленные холодильные установки холодопроизводительностью около мегаватта, применим в системах центрального охлаждения для складов, логистических центров и пищевых производств, где требуется циркуляция больших объёмов охлаждающей воды; конструкция и условные диаметры патрубков обеспечивают совместимость с типовой магистральной разводкой и подключением нескольких холодильных агрегатов.
