Испаритель кожухотрубный Thermokey серии «TLE» 860 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 860/3

Описание

Испаритель Thermokey серии TLE, модель TLE 860/3, рассчитан на холодопроизводительность порядка 860 кВт; в обозначении модели указано применение хладагента R134a и расчетная испарительная температура T0=+3 °C при температурах теплоносителя Tw +12/+7 °C, при этом приведённая метрологическая характеристика холодопроизводительности получена для R407C при T0=+2 °C и Tw +12/+7 °C. Расчётный расход воды через теплообменник составляет около 147,62 м3/ч, ёмкость межтрубного пространства по воде — 468 дм3, объём хладагента в аппарате — 200 дм3; гидравлические потери при расчётном режиме — 49,3 кПа. Производитель: Thermokey.

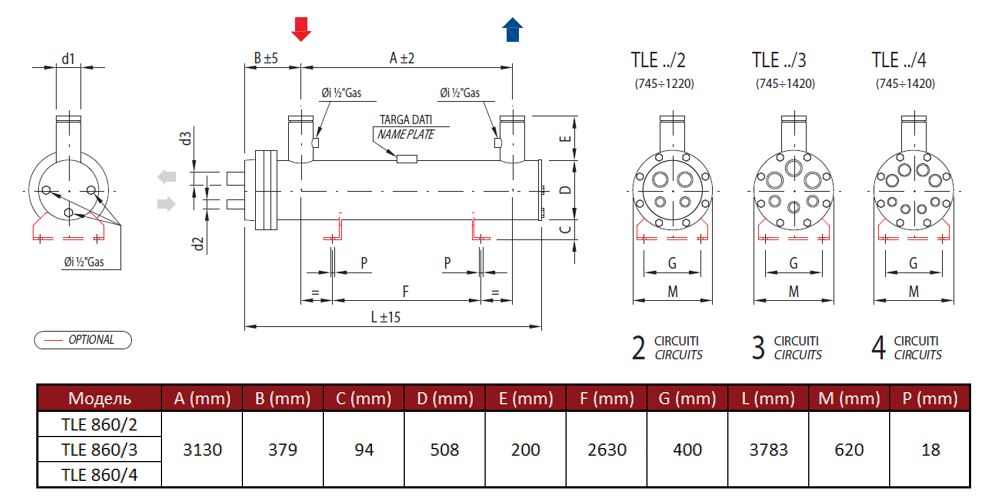

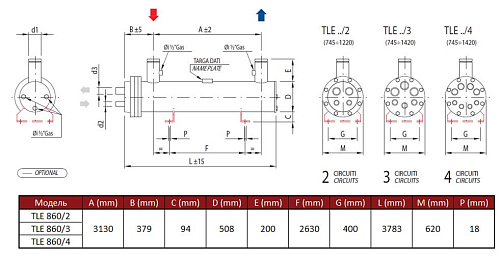

Конструктивно аппарат исполнен в виде кожухотрубного испарителя с теплообменными пучками, по которым циркулирует хладагент и кипит внутри труб, в то время как охлаждаемая жидкость проходит межтрубное пространство. Пучки теплообменных труб разделены на три независимых холодильных контура, что допускает подключение нескольких холодильных машин и поэтапное регулирование производительности. Подводы хладагента выполнены с входным и выходным патрубками диаметрами 42 мм и 105 мм соответственно, что требуется учитывать при интеграции в трубопроводную сеть и выборе арматуры.

Технические параметры и конструкция делают аппарат применимым в системах центрального чиллера и технологического охлаждения в торговле, складской логистике и пищевой промышленности, где требуются крупные холодопроизводительности и возможность ступенчатого регулирования; при проектировании системы необходимо учитывать объём хладагента, гидравлические потери и размеры подводящих патрубков при подборе насосного и холодильного оборудования.
