Испаритель кожухотрубный Thermokey серии «TLE» 860 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 860/2

Описание

Кожухотрубный испаритель Thermokey серии TLE выполнен для работы в средних температурных режимах: расчетная испарительная температура около +3 °C при циркуляции теплоносителя с температурным уровнем на входе/выходе корпуса порядка +12/+7 °C; паспортная холодопроизводительность при нормативных условиях (значение приведено для R407C при T0=+2 °C и Δt=5 K) составляет 860 кВт. Гидравлические параметры включают расчетный расход воды порядка 147,62 м³/ч, внутренний объем межтрубного пространства 468 дм³ и объем хладагента в трубном пучке 200 дм³; значение потерь давления через теплообменник около 49,3 кПа. Соединения хладагента выполнены с условными номерами патрубков 54 (вход) и 141 (выход), что учитывается при проектировании магистралей.

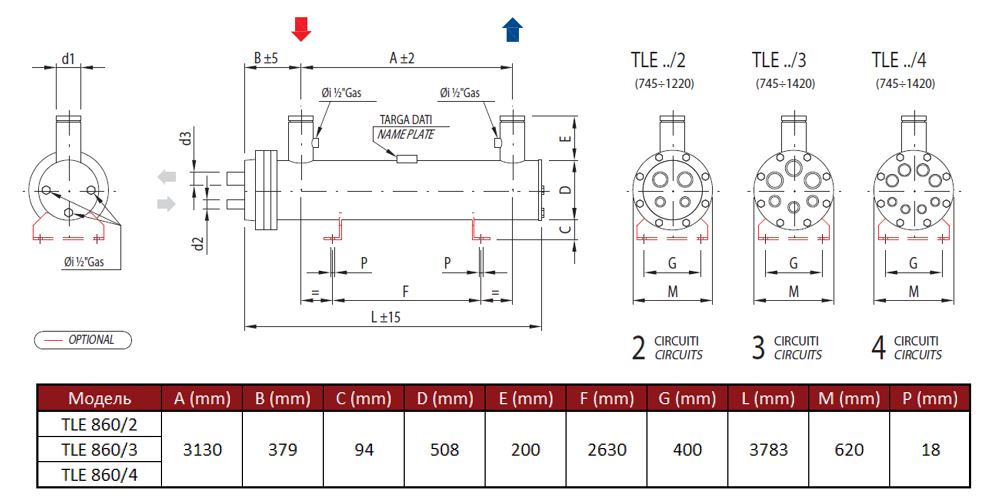

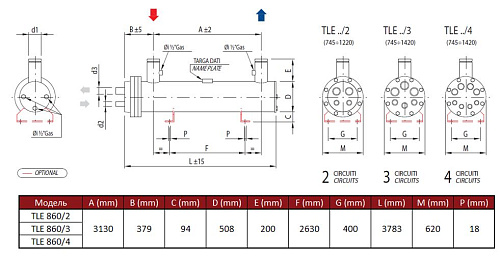

Конструктивно аппарат представляет собой классический кожухотрубный теплообменник с трубным пучком, в котором хладагент кипит внутри труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Трубные пучки разделены на два независимых холодильных контура (исполнение «2»), что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных машин и ступенчатое регулирование производительности. Такая схема также влияет на гидравлическое распределение потока и требования к арматуре и балансировке контуров.

Используемые технологические принципы включают прямое кипение хладагента в трубном пучке и модульное разделение контуров для масштабирования мощности; в наименовании аппарата указан хладагент R134a, при этом паспортные характеристики также приводятся для условий с R407C, что необходимо учитывать при выборе хладагента и проведении теплотехнического расчета. Применение изделия типично для промышленных холодильных установок большой мощности, где требуются интеграция с несколькими компрессорными агрегатами и согласование по гидравлике и фреоновым магистралям.
