Испаритель кожухотрубный Thermokey серии «TLE» 745 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 745/4

Описание

Кожухотрубный испаритель Thermokey TLE 745/4 предназначен для работы с хладагентом R134a с номинальной холодопроизводительностью порядка 745 кВт; в паспорте приводится эквивалентное значение 745 кВт при испытательных условиях для R407C (T0 = +2 °C, Δt = 5 K, Tw = +12/+7 °C), в наименовании указаны рабочие температурные параметры T0 = +3 °C и Tw = +12/+7 °C. Внутренний объём воды в аппарате составляет 500 дм3 при расчётном расходе водного теплоносителя 127,8 м3/ч; объём хладагента в теплообменнике — 173 дм3. Паспортное гидравлическое сопротивление при рабочем режиме составляет 36 кПа, что необходимо учитывать при подборе циркуляционного оборудования; присоединительные патрубки хладагента выполнены диаметрами 35 мм (вход) и 89 мм (выход).

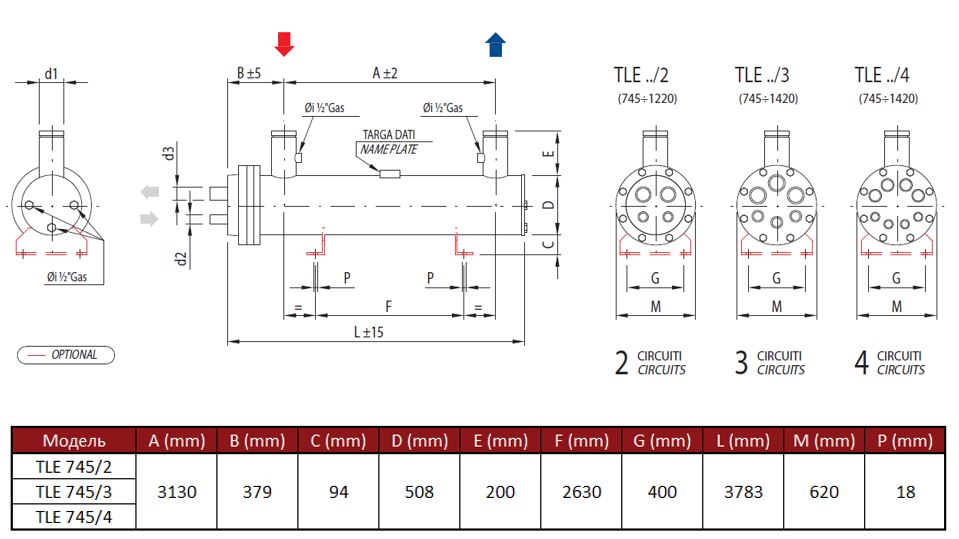

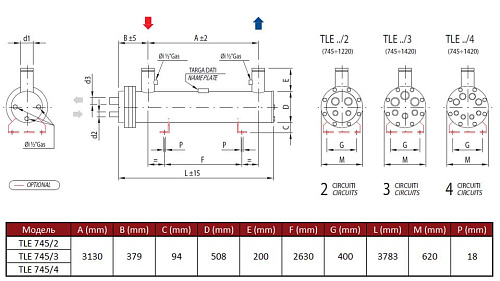

Конструктивно аппарат представляет собой кожухотрубный теплообменник, в котором хладагент кипит внутри пучка труб, а охлаждаемая жидкость циркулирует во внешней (межтрубной) полости. Пучок труб разделён на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного изменения производительности. Расположение контуров и крупные фланцевые присоединения хладагента ориентированы на интеграцию в централизованные холодильные схемы с удалёнными компрессорно-конденсаторными блоками.

Испаритель применим в технологических и инженерных системах, требующих высокого холодопроизводства и поэтапного регулирования мощности: промышленные и складские холодильные установки, системы кондиционирования больших помещений и техпроцессов пищевой промышленности. Конструктивные параметры и гидравлические характеристики делают аппарат совместимым с магистральными схемами на R134a и с распределёнными холодильными агрегатами при учёте указанных объёмов хладагента и требуемого расхода воды.
