Испаритель кожухотрубный Thermokey серии «TLE» 745 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 745/3
- Артикул: TLE 745/3
- Бренд: Thermokey
- Вес кг: 850
- Вместимость по воде дм3: 500
- Вместимость по хладагенту дм3: 173
- Исполнение: три холодильных контура
- Потери давления кПа: 36
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 745
- Патрубки хладагента Вход / Выход: 42 / 105
- Расход воды м3/час: 127,8
Описание
Испаритель кожухотрубный Thermokey серии TLE предназначен для работы в системах центрального охлаждения с расчетными температурными режимами испарения и подачи воды: в обозначении модели задан хладагент R134a и температурный уровень испарения около +3 °C при подаче/возврате воды около +12/+7 °C; эталонная холодопроизводительность по результатам типовых испытаний составляет 745 кВт (указана также характеристика для R407C при T0=+2 °C, Tw +12/+7 °C). Гидравлические параметры включают расход воды 127,8 м3/ч и объем межтрубного пространства по воде 500 дм3, перепад давления на теплообменнике порядка 36 кПа; объем заправки хладагентом составляет 173 дм3, подводы хладагента выполнены с условными проходами вход/выход 42/105 мм.

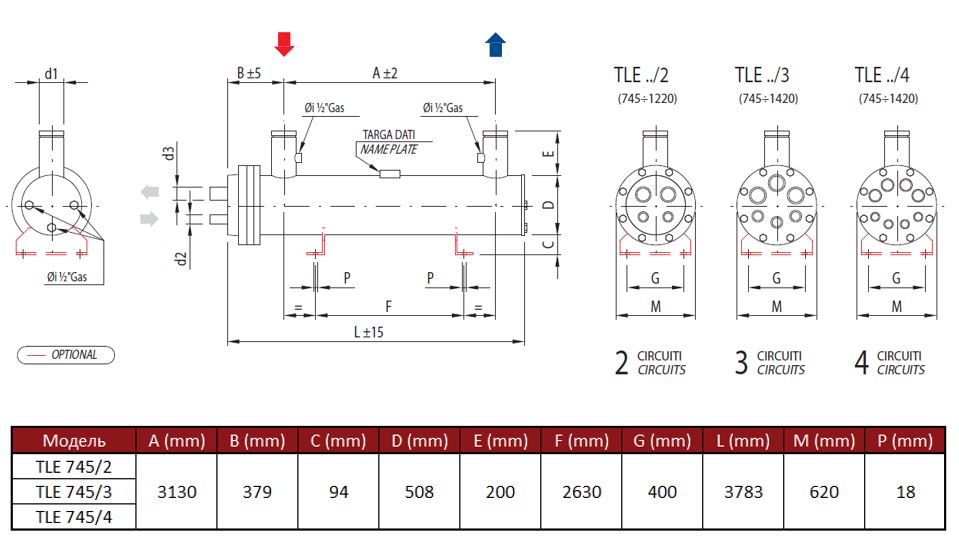

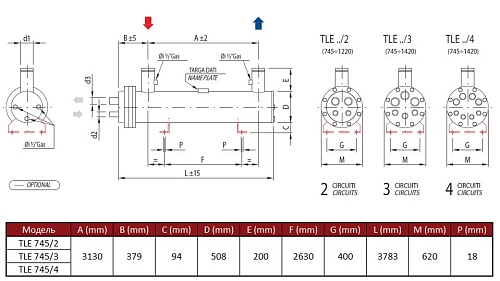

Конструктивно теплообменник выполнен по схеме кожухотрубного испарителя с размещением пучка теплообменных труб внутри корпуса: хладагент кипит внутри труб, отводя тепло от воды, протекающей в межтрубном пространстве. Пучок труб разделён на три независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и ступенчатого регулирования производительности, а также упрощает обслуживание отдельных контуров без полного останова агрегата.
В описании объявлена совместимость с современными HFC-хладагентами (в частности R134a; приведены параметры для R407C), что отражает конструктивную адаптацию к работе с хладагентом внутри трубного пространства при кипении. Трёхконтурная компоновка и параметры наполнения по воде и хладагенту учитываются при расчёте системы автоматики, безопасности и сервисного обслуживания, включая подбор массообменных и запорных компонентов, а также организацию линий подзаряда и откачки.
Испаритель рассчитан на интеграцию в промышленные и коммерческие установки холодоснабжения и технологического охлаждения, где требуется производительность порядка 700+ кВт при циркуляции воды с приведёнными температурными уровнями. Трёхконтурное исполнение делает устройство совместимым с системами ступенчатого или модульного компрессирования, а значения расхода воды и падения давления используются при проектировании насосного контура и трасс магистрального хладагента.
