Испаритель кожухотрубный Thermokey серии «TLE» 745 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 745/2

Описание

Кожухотрубный испаритель Thermokey TLE 745/2 имеет номинальную холодопроизводительность порядка 745 кВт при типовых условиях испытаний; в обозначении указан хладагент R134a и рабочий температурный режим испарения T0≈+3 °C с теплоносителем по контуру воды с подающей/обратной температурами около +12/+7 °C. Корпусная вместимость межтрубного пространства под воду составляет 500 дм3, объём хладагента внутри трубных пучков — около 173 дм3; при расчётной производительности обеспечивается расход воды порядка 127,8 м3/ч и потери давления в водной части порядка 36 кПа. Исполнение с двумя холодильными контурами задаёт конструктивные параметры гидравлики и хладопроводов, что учитывается при подборе компрессорных агрегатов.

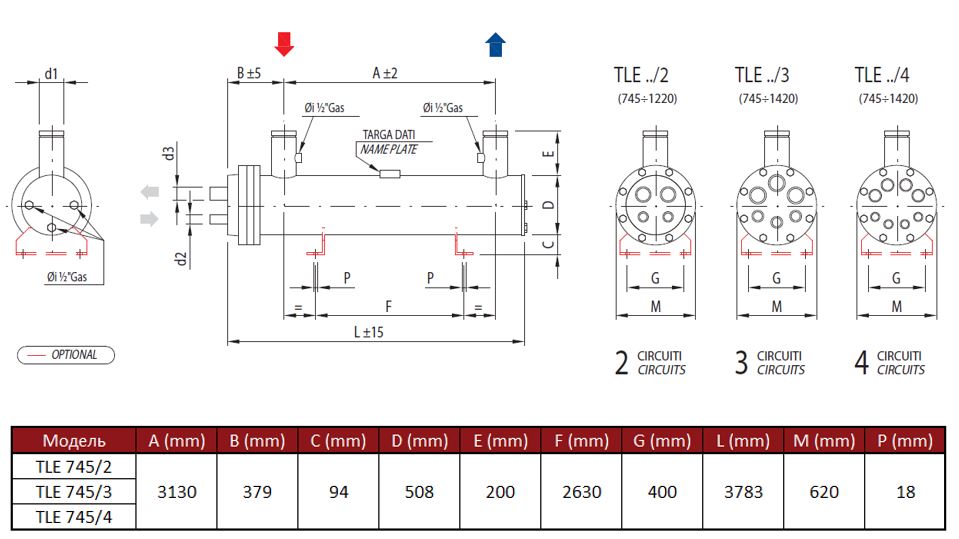

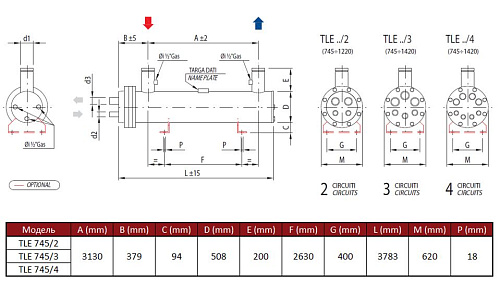

Конструктивно изделие представляет собой традиционный кожухотрубный теплообменник с трубными пучками, в которых происходит кипение хладагента при теплообмене с циркулирующей водой в межтрубном пространстве. Трубные пучки разделены на два независимых холодильных контура, что позволяет распределять хладоперепад между несколькими холодильными машинами и реализовывать ступенчатое регулирование производительности. Патрубки хладагента для подсоединения системы выполнены в двух размерах на входе и выходе (54 и 141), что определяет требования к фланцевому и трубному присоединению при интеграции в систему.

Работа теплообменной части основана на кипении хладагента внутри труб при протоке через пучки, что обеспечивает фазовый перенос тепла с высокой плотностью теплового потока. Кожухотрубная компоновка и разделение пучков на контуры соответствуют типовым технологиям промышленного холодильного оборудования и ориентированы на создание устойчивого гидродинамического режима в межтрубном пространстве; конструкция учитывает эксплуатацию с хладагентами промышленного класса (включая R134a и R407C при расчётных условиях).

Испаритель может использоваться в системах холодоснабжения предприятий торговли, логистики и пищевой промышленности при требованиях к промывке и циркуляции большого объёма воды, а также в составе многокомпрессорных схем с поэтапным включением контуров. Указанные параметры по расходу воды, объёмам и размерам патрубков необходимо учитывать при проектировании гидравлической и хладотехнической части установки для обеспечения требуемой производительности и совместимости с источником холода.
