Испаритель кожухотрубный Thermokey серии «TLE» 715 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 715/4

Описание

Кожухотрубный испаритель Thermokey серии TLE предназначен для работы в системах холодоснабжения с номинальной холодопроизводительностью 715 кВт при типовых условиях теплообмена для холодного контура с подачей/возвратом воды +12/+7 °C и ориентировочной температуре кипения хладагента в районе +2…+3 °C. Расход теплоносителя по воде при указанных условиях составляет 122,73 м3/ч, объём межтрубного пространства по воде — 288 дм3, объём трубного пучка под хладагент — 170 дм3, а характерное гидравлическое сопротивление по воде — 49,8 кПа; присоединительные патрубки хладагента имеют соотношение диаметров вход/выход 28/76.

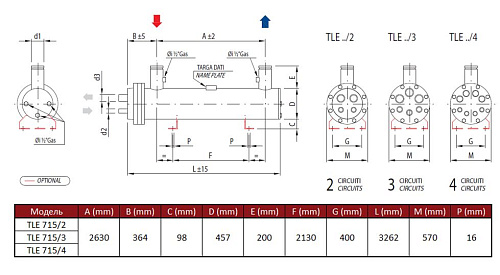

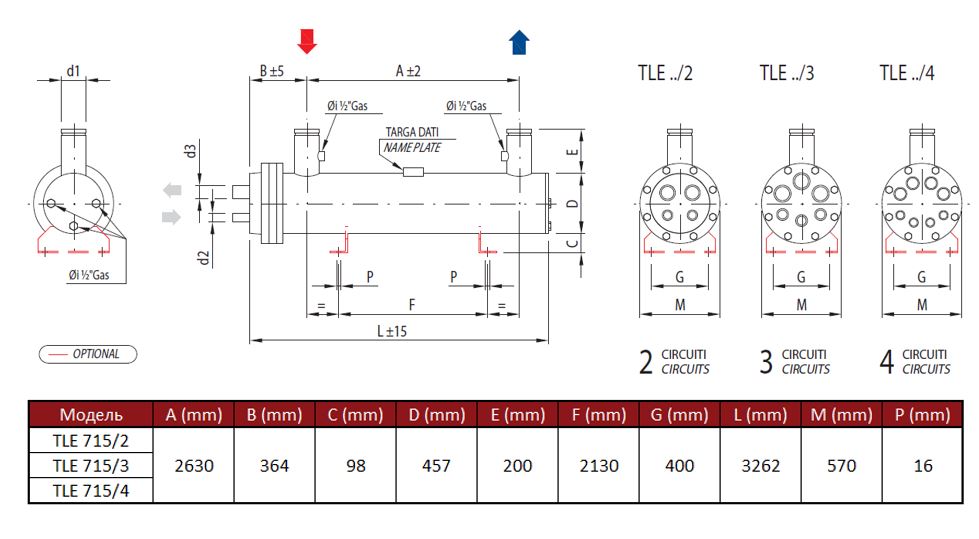

Конструкция выполнена по схеме кожухотрубного теплообменника с трубным пучком, через который проходит хладагент, тогда как охлаждаемая жидкость циркулирует в межтрубном пространстве. Трубный пучок разделён на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин для ступенчатого регулирования производительности и упрощает проведение сервисных работ без остановки всего теплообменника.

Аппарат рассчитан на интеграцию в централизованные холодильные установки для предприятий торговли, логистики и пищевой промышленности, использующие схемы охлаждения с циркулирующей охлаждающей водой при указанных температурных режимах. В технической документации предусмотрена совместимость с хладагентом R134a, при этом приведены параметры производительности также для варианта эксплуатации с R407C; при проектировании системы следует учитывать объём хладагента, габариты присоединений и заявленные гидравлические характеристики для корректного подбора трубопроводов и насосного оборудования.
