Испаритель кожухотрубный Thermokey серии «TLE» 715 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 715/2
- Артикул: TLE 715/2
- Бренд: Thermokey
- Вес кг: 800
- Вместимость по воде дм3: 288
- Вместимость по хладагенту дм3: 170
- Исполнение: два холодильных контура
- Потери давления кПа: 49,8
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 715
- Патрубки хладагента Вход / Выход: 42 / 105
- Расход воды м3/час: 122,73
Описание
Испаритель кожухотрубный Thermokey серии TLE (модель TLE 715/2) рассчитан на холодопроизводительность 715 кВт; расчетные температурные режимы предусматривают испарение порядка +3 °C при подаче вторичного теплоносителя с температурами около +12/+7 °C, при этом в документации также приведены характеристики для хладагента R407C при T0=+2 °C и Tw=+12/+7 °C. Гидравлические параметры включают расчетный расход воды 122,73 м3/ч и внутренний объём межтрубного пространства 288 дм3, объём по хладагенту составляет 170 дм3; потери давления через теплообменник по рабочему контуру около 49,8 кПа. Соединения хладагента выполнены с патрубками вход/выход диаметром 42 мм и 105 мм соответственно, что определяет требования к промышленной магистрали хладагента и фитингам.

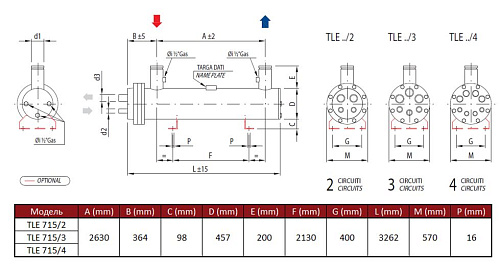

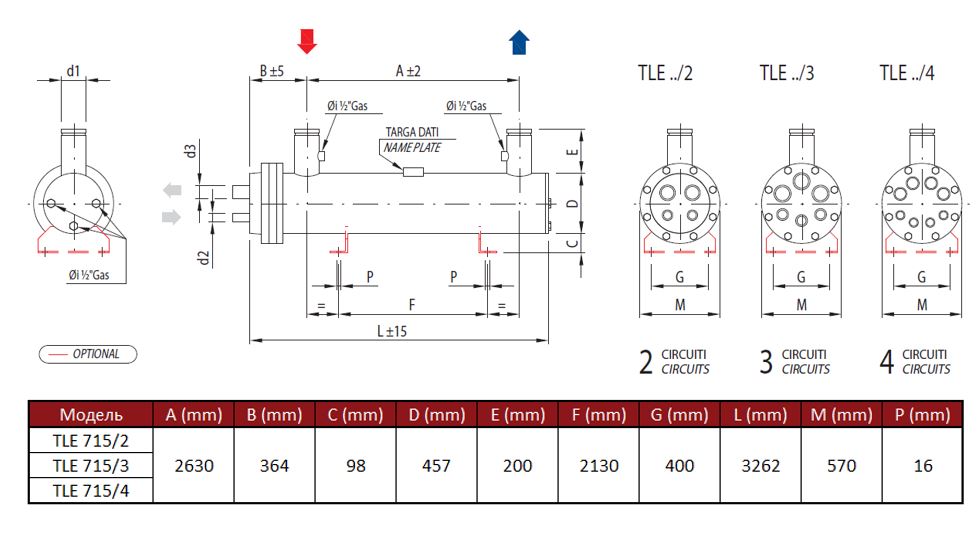

Конструкция выполнена по схеме кожухотрубного теплообменника с пучком теплообменных труб, внутри которых происходит кипение хладагента, а вторичный теплоноситель циркулирует в межтрубном пространстве. Пучок труб разделён на два независимых холодильных контура, что обеспечивает возможность параллельного подключения двух холодильных машин или поэтапной регулировки производительности за счёт разделения циркуляции хладагента. Габариты основных патрубков и высота внутренней заправки хладагентом и водой определяют особенности монтажа, прокладки трубопроводов и организации дренажа/выпуска воздуха при пуске.
Указанные параметры и конструктивные особенности делают аппарат применимым в системах централизованного холодоснабжения для промышленных объектов торговли, логистики и пищевой промышленности, где требуются подача охлаждённой воды в диапазоне указанных температур и высокая холодопроизводительность. Совместимость с хладагентом R134a заявлена в наименовании изделия, при этом эксплуатационные и проектные данные также представлены для R407C; объём заряда хладагентом и величина гидравлического сопротивления следует учитывать при подборе холодильного компрессорного оборудования, арматуры и насосов, а также при расчёте мер по безопасной эксплуатации и обслуживанию.
