Испаритель кожухотрубный Thermokey серии «TLE» 645 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 645/4

Описание

Испаритель Thermokey серии TLE 645/4 представляет собой кожухотрубное устройство с номинальной холодопроизводительностью порядка 645 кВт; в наименовании указан хладагент R134a и ориентировочное рабочее состояние при температуре кипения около +3 °C и циркуляции воды с температурным подъемом порядка +12/+7 °C. В технических данных фиксированы водный расход 110,71 м3/ч, вместимость теплообменного аппарата по воде 244 дм3 и ёмкость по хладагенту 142 дм3; потери давления в протоке хладагента составляют 35,4 кПа, подключение хладагента осуществляется через патрубки условными диаметрами 28 мм (вход) и 76 мм (выход). Холодопроизводительность на 645 кВт приводится также для эталонного режима с применением R407C (T0=+2 °C, Tw=+12/+7 °C), что позволяет оценивать работу при разных режимах и типах хладагентов.

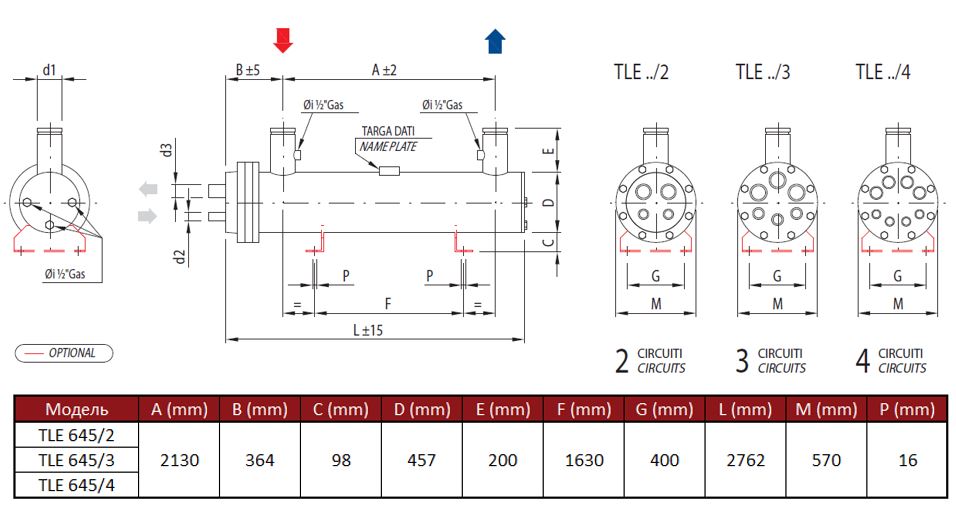

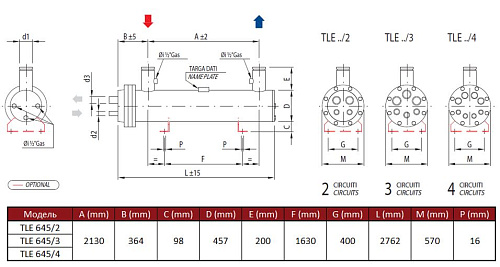

Конструктивно аппарат выполнен по схеме кожух–трубы с пучком теплообменных труб, внутри которых происходит кипение хладагента, а охлаждаемая жидкость протекает в межтрубном пространстве. В составе испарителя предусмотрено разделение теплообменного пучка на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного регулирования холодильной мощности. Указанные потери давления и внутренние объёмы влияют на подбор насосного оборудования, систему дозаправки хладагента и гидравлические компоненты системы.

Работа теплообмена основана на фазовом переходе хладагента в трубном пучке и перемещении теплоносителя по кожуховой части, при этом конструкция предусматривает аккумулирование значительных объёмов воды и хладагента, что следует учитывать при расчёте объёмов расширительных и компенсирующих устройств. Разделение на контуры и штатные патрубки заданных диаметров упрощают интеграцию фитингов и трубопроводной арматуры в промышленную систему охлаждения.

Испаритель предназначен для использования в системах промышленного охлаждения и кондиционирования, в том числе в установках для торговли, логистики и пищевой промышленности, где требуются холодильные агрегаты с модульным подключением и производительностью на уровне сотен киловатт. Возможна эксплуатация с разными типами хладагентов при учёте данных по рабочим режимам и корректировке теплотехнических расчётов в соответствии с используемым хладагентом и конкретными температурными пунктами.
