Испаритель кожухотрубный Thermokey серии «TLE» 645 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 645/3

Описание

Кожухотрубный испаритель Thermokey серии TLE заявлен с холодопроизводительностью 645 кВт (этот показатель приведён для режима с хладагентом R407C при T0=+2 °C и температуре воды на входе/выходе +12/+7 °C; в наименовании модели указан рабочий хладагент R134a при T0=+3 °C). Объём межтрубного пространства для теплоносителя составляет 244 дм3, объём по хладагенту — 142 дм3; расчётный расход воды в рабочем режиме — 110,71 м3/ч. Гидравлические потери через теплообменник составляют 35,4 кПа, что задаёт требования к подбору насосного оборудования; патрубки хладагента для подключения указаны в размере 35/89 (вход/выход).

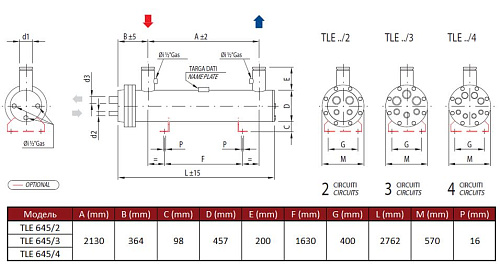

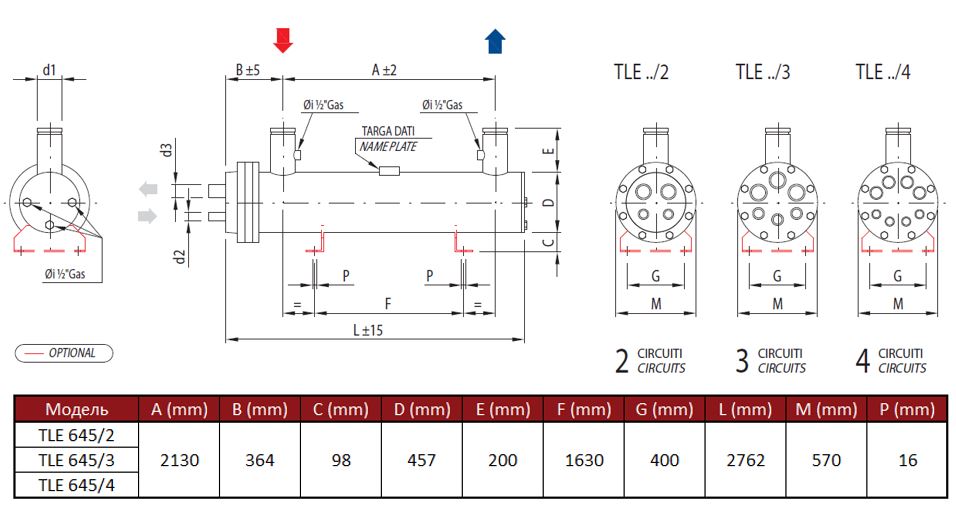

Испаритель выполнен по классической схеме "кожух–трубы": хладагент испаряется внутри пучков труб, отводя теплоту от циркулирующей по межтрубному пространству воды. Теплообменные пучки разделены на три независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких компрессорных блоков и ступенчатого регулирования холодопроизводительности в рамках одной установки. Указанные гидравлические и фреоновые присоединения предусмотрены для организации разводки и переключения контуров при монтаже.

Применение модели целесообразно в системах охлаждения и кондиционирования для объектов торговли, логистики и пищевой промышленности, где требуются центры холодоснабжения средней и большой мощности, в том числе технологическое охлаждение и охлаждение складских помещений при указанных температурных режимах. При проектировании установки необходимо учитывать совместимость конкретного хладагента и выполнение пуско‑наладочных работ с учётом объёмов хладагента и распределения по трём контурам, а также параметры водяной циркуляции, обусловленные расходом и потерями давления.
