Испаритель кожухотрубный Thermokey серии «TLE» 645 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 645/2

Описание

Испаритель кожухотрубный Thermokey серии TLE, модель 645/2, имеет холодопроизводительность порядка 645 кВт при типовой температурной схеме теплоносителя +12/+7 °C и рассчитан на эксплуатацию с хладагентом R134a; внутренний объём теплоносителя составляет 244 дм3, объём хладагента — 142 дм3, а требуемый расход охлаждаемой воды при расчётной нагрузке — примерно 110,71 м3/ч. Номинальное гидравлическое сопротивление теплообмена выражено потерей давления порядка 35,4 кПа, что учитывается при выборе насосного оборудования и гидравлических линий. Патрубки хладагента имеют различный диаметр входного и выходного соединений (42 / 105), что влияет на трассировку холодильной магистрали и подбор арматуры.

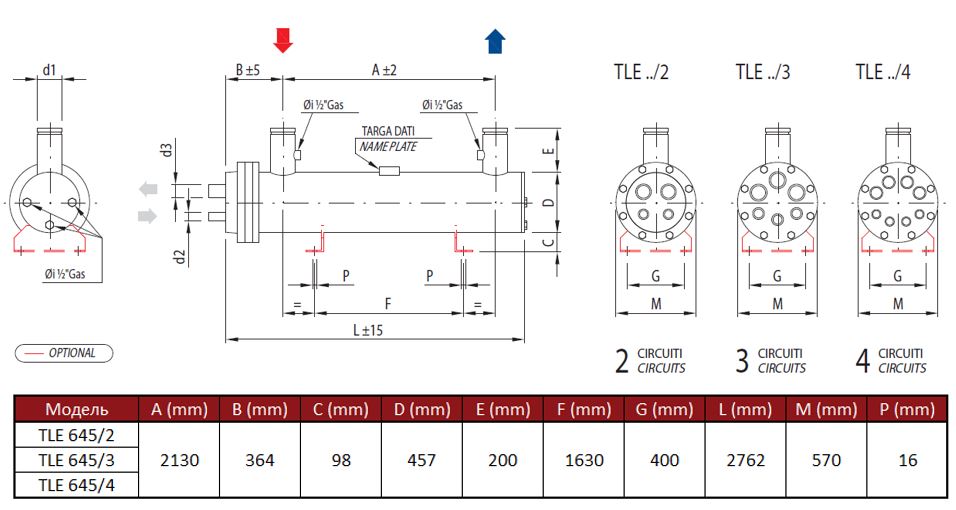

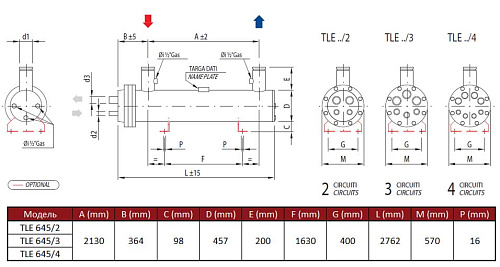

Конструктивно прибор выполнен по схеме кожухотрубного теплообменника: теплоноситель проходит в межтрубном пространстве, а хладагент циркулирует внутри пучков труб, где происходит его кипение и отвод тепла. В данной комплектации пучок теплообменных труб секционирован на два независимых холодильных контура, что обеспечивает возможность подключения двух холодильных агрегатов и ступенчатого регулирования производительности, а также облегчает техобслуживание и частичную изоляцию контуров при ремонте.

Испаритель предназначен для применения в промышленных системах охлаждения и кондиционирования: интеграция в холодильные установки складских помещений, логистических центров и пищевых производств возможна при учёте его гидравлических и холодильных параметров; двухконтурная архитектура обеспечивает совместимость с конфигурациями, где требуется модульность мощности и резервирование холодильных агрегатов.
