Испаритель кожухотрубный Thermokey серии «TLE» 585 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 585/4

Описание

Кожухотрубный испаритель Thermokey серии TLE характеризуется холодопроизводительностью порядка 585 кВт при типичных установочных условиях теплообмена (в исходных данных приведены параметры для R407C при T0≈+2°C и Tw=+12/+7°C, в обозначении корпуса указаны параметры для R134a при T0≈+3°C и Tw=+12/+7°C). Для обеспечения указанной теплопередачи требуется расход теплоносителя около 100,41 м3/ч; гидравлический объём межтрубного пространства составляет 225 дм3, объём заполнения хладагентом — 133 дм3. Нормируемые гидравлические потери в устройстве составляют примерно 40,1 кПа и учитываются при расчёте циркуляционного насоса; размеры фланцевых патрубков хладагента (вход/выход) 28 мм и 76 мм задают требования к наружной магистрали и арматуре.

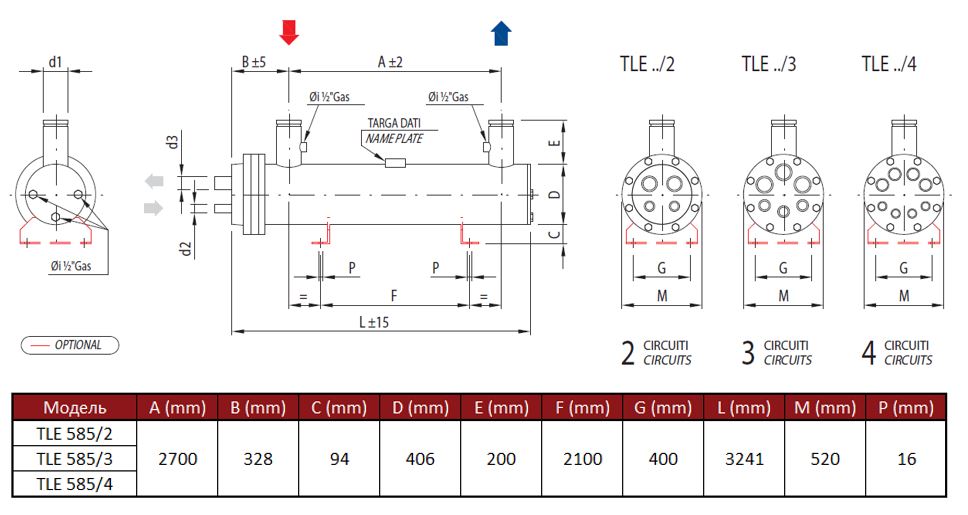

Конструкция выполнена по схеме кожухотрубного теплообменника с пучком теплообменных труб, внутри которых проходит испарение хладагента, а охлаждаемая жидкость проходит по межтрубному пространству. Пучок труб разделён на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных агрегатов или поочерёдного включения контуров для регулирования производительности в рамках одного аппарата. Типовые конструктивные решения включают разъёмные патрубки требуемых диаметров и гидравлические каналы, рассчитанные на указанные потери давления и расходы.

Эксплуатационные характеристики позволяют интегрировать испаритель в промышленные холодильные и климатические схемы с водяным теплоносителем при температурах подачи/возврата порядка +12/+7°C. Указанные параметры по хладагенту и объёму заправки делают устройство совместимым с системами, использующими R134a и с расчётными данными для R407C; при проектировании системы следует учитывать объёмы хладагента, размеры присоединений и гидравлические потери для корректного подбора арматуры, компрессорного оборудования и насосного оборудования.
