Испаритель кожухотрубный Thermokey серии «TLE» 585 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 585/3

Описание

Кожухотрубный испаритель Thermokey серии TLE выполнен для работы с хладагентом R134a при эксплуатационных параметрах, ориентированных на низкотемпературное испарение около +3 °C; паспортная холодопроизводительность составляет 585 кВт по методике, приведённой для R407C при условиях T0≈+2 °C (Δt=5 K) и температуре теплоносителя на входе/выходе +12/+7 °C. Расчётный расход воды через межтрубное пространство на номинальном режиме — 100,41 м3/ч; гидравлическое сопротивление водяной цепи при номинальном режиме порядка 40,1 кПа. В конструкции заложены ёмкости: межтрубное пространство для воды объёмом 225 дм3 и объём холодильного заполнения 133 дм3.

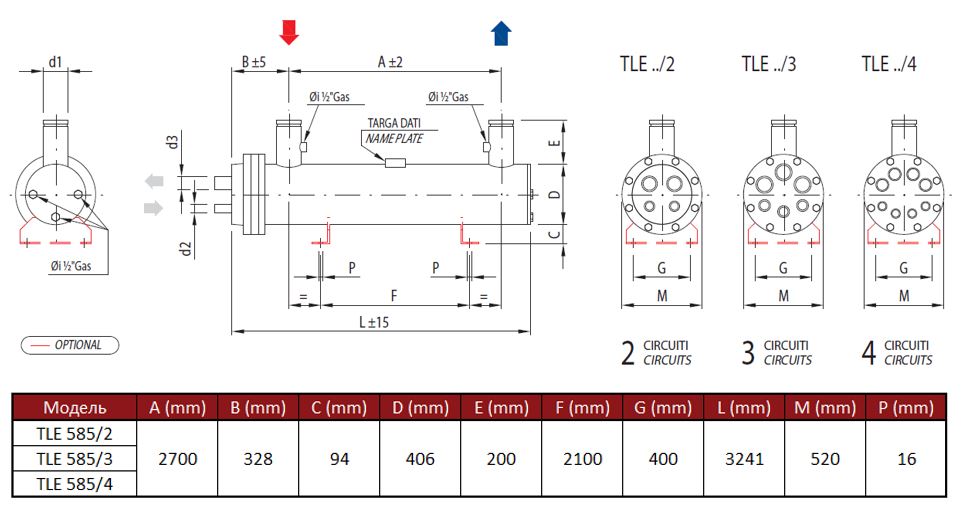

Конструктивно аппарат представляет собой кожухотрубный теплообменник с несколькими пучками теплообменных труб, разделёнными на три автономных холодильных контура, что позволяет подключать поочерёдно несколько холодильных агрегатов и реализовывать ступенчатое регулирование производительности. Патрубки хладагента выполнены с условными диаметрами входа/выхода 35 и 89 мм, обеспечивая привычные точки подключения к магистральным трубопроводам; компоновка пучков и патрубков ориентирована на удобство монтажа и обслуживания в составе технологической холодильной установки.

Испаритель предназначен для применения в системах промышленного охлаждения и кондиционирования, в том числе на предприятиях торговли, логистики и пищевой промышленности, где требуются заданные параметры теплообмена при подаче воды в диапазоне +12/+7 °C и испарительной температуре около +3 °C. Наличие трёх независимых холодильных контуров делает устройство совместимым с конфигурациями, предусматривающими несколько компрессорно-конденсаторных блоков и поэтапную перестройку мощности в зависимости от тепловой нагрузки; при проектировании следует учитывать различие в характеристиках для R134a и приведённых данных по R407C.
