Испаритель кожухотрубный Thermokey серии «TLE» 585 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 585/2
- Артикул: TLE 585/2
- Бренд: Thermokey
- Вес кг: 595
- Вместимость по воде дм3: 225
- Вместимость по хладагенту дм3: 133
- Исполнение: два холодильных контура
- Потери давления кПа: 40,1
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 585
- Патрубки хладагента Вход / Выход: 35 / 105
- Расход воды м3/час: 100,41
Описание
Кожухотрубный испаритель Thermokey серии TLE, модель 585/2, рассчитан на работу в режиме низкотемпературного испарения с температурой кипения порядка +2…+3 °C; при стандартных испытательных условиях для хладагента R407C холодопроизводительность составляет около 585 кВт при подающей/возвратной температуре теплоносителя +12/+7 °C. Номинальные внутренние ёмкости оборудования: объём межтрубного пространства под воду 225 дм3 и объём под хладагент 133 дм3, что влияет на гидравлические характеристики и запас хладагента в системе.

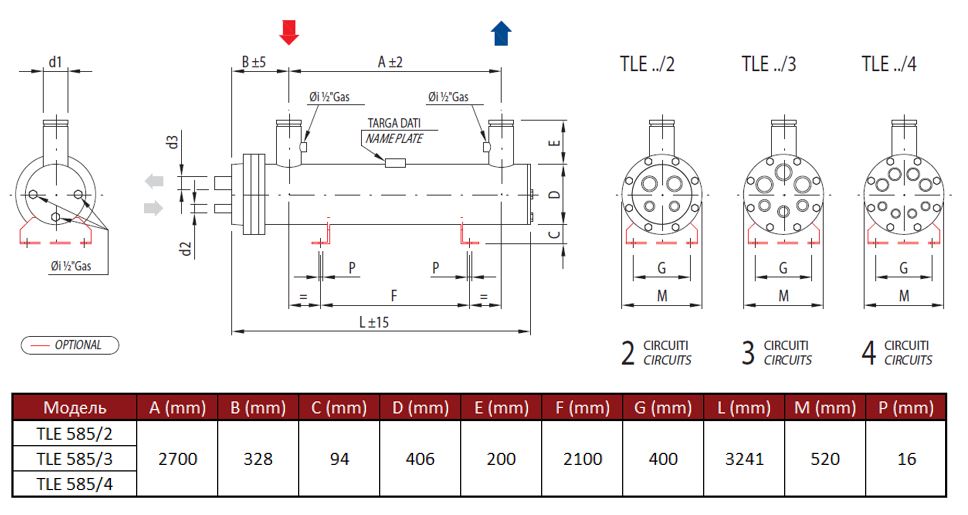

Конструкция выполнена по схеме кожухотрубного теплообменника с разделёнными пучками труб на два независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения двух холодильных машин и регулировку производительности. Хладагент циркулирует внутри теплообменных труб, теплоноситель проходит по межтрубному пространству; присоединительные патрубки хладагента выполнены с номинальными диаметрами входа/выхода 35 мм и 105 мм соответственно. Гидравлические характеристики включают расчётное падение давления по хладагенту порядка 40,1 кПа и расход воды около 100,41 м3/ч при номинальном режиме.
Испаритель предназначен для интеграции в промышленные холодильные и технологические системы: промышленные холодильные установки, склады и пищевые производственные линии с требуемой холодопроизводительностью в сотни киловатт. Конструкция с двумя контурами и крупными патрубками обеспечивает совместимость с несколькими компрессорными агрегатами и магистральными системами циркуляции воды, а указанные объёмы и гидравлика позволяют учитывать требуемые запасы и перепады при проектировании насосных и трубопроводных схем.
