Испаритель кожухотрубный Thermokey серии «TLE» 535 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 535/2

Описание

Испаритель кожухотрубный Thermokey TLE 535/2 рассчитан на номинальную холодопроизводительность порядка 535 кВт при типовых заводских режимах (эвпорационная температура в интервале около +2…+3 °C и температурный перепад теплоносителя Tw +12/+7 °C). Для обеспечения указанной мощности требуется расход воды примерно 91,83 м3/ч; внутренний объём оболочки под воду составляет 190 литров, объём заправки хладагентом — около 111 литров. Гидравлическое сопротивление хладагенто-ой части характеризуется падением давления порядка 28,2 кПа, входной и выходной патрубки хладагента имеют диаметры 35 мм и 105 мм соответственно; изделие выполнено в конфигурации с двумя независимыми холодильными контурами.

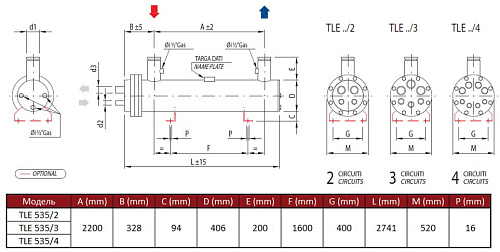

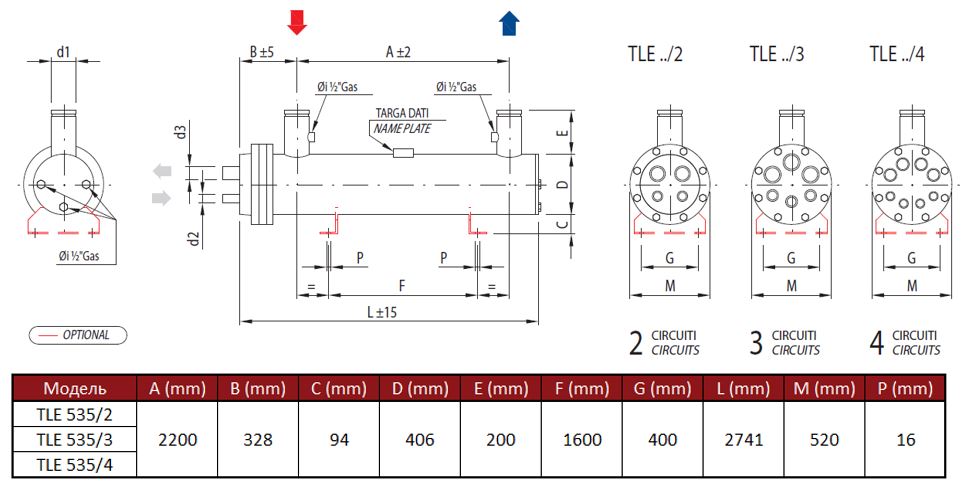

Конструктивно устройство представляет собой традиционный кожухотрубный теплообменник, где хладагент кипит внутри пучка труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Деление теплообменного пучка на два контура обеспечивает возможность подключения нескольких холодильных агрегатов и ступенчатого регулирования производительности, а также проведение межконтурных работ без остановки всего узла. Падение давления и размеры патрубков требуют учёта при подборе насосного и компрессорного оборудования для поддержания проектных тепловых и гидравлических режимов.

Использование предусмотрено в системах промышленного охлаждения и кондиционирования, в том числе для технологического и складского охлаждения в пищевой промышленности, логистике и торговле; совместимость определяется подбором хладагента и гидравлических параметров в соответствии с заводской спецификацией и требованиями холодильной установки.
