Испаритель кожухотрубный Thermokey серии «TLE» 440 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 440/2

Описание

Испаритель кожухотрубный Thermokey серии TLE предназначен для работы в системах холодоснабжения с номинальной холодопроизводительностью около 440 кВт. В обозначении указан рабочий режим с теплоносителем на входе/выходе +12/+7 °C и ориентировочной температурой испарения ≈+3 °C при использовании хладагента R134a; в заводских протоколах также приведена измеренная характеристика 440 кВт при испытательном режиме с R407C (испарительная температура +2 °C, перегрев 5 K). Гидравлические параметры включают расход воды порядка 75,52 м3/ч, объём межтрубного пространства по воде ≈206 л и гидравлическое сопротивление около 21,4 кПа; объём заправки хладагентом составляет ≈98 л.

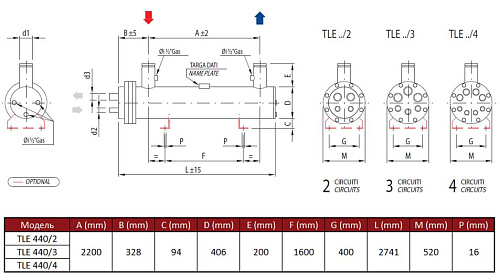

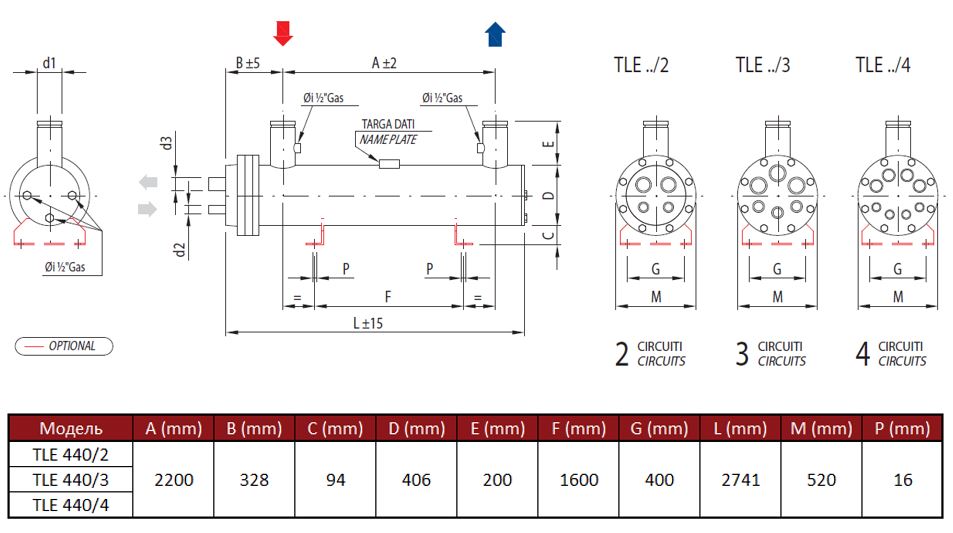

Конструктивно агрегат выполнен по схеме кожухотрубного теплообменника с пучком теплообменных труб, по которым циркулирует хладагент в режиме кипения, тогда как охлаждаемая жидкость проходит по межтрубному пространству. Пучок труб разделён на два независимых холодильных контура, что обеспечивает возможность подключения двух холодильных машин или ступенчатого регулирования мощности; патрубки хладагента имеют диаметры входа/выхода 35 мм и 105 мм, что влияет на схемы подключения и подбор арматуры.

Теплообмен реализован за счёт прямого испарения хладагента в трубном пучке при контакте с потоком воды в кожухе, что характерно для промышленных испарителей такого типа и обеспечивает устойчивый тепловой поток при заданных перепадах температур. Указанные объёмы воды и хладагента имеют прямое значение для расчёта заправки, гидравлического подбора насосов и пуско-наладочных работ.

Применение соответствует стационарным системам холодоснабжения в промышленности и коммунальной энергетике, например для процессного охлаждения, холодильных камер и центральных холодильных агрегатов; двухконтурная схема обеспечивает совместимость с конфигурациями, где требуется параллельное или поочередное подключение холодильных машин и поэтапное регулирование мощности.
