Испаритель кожухотрубный Thermokey серии «TLE» 350 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 350/3

Описание

Кожухотрубный испаритель Thermokey серии TLE предназначен для работы в режимах низкотемпературного испарения: расчетная холодопроизводительность порядка 350 кВт при теплообменных режимах, близких к испарению при около +3 °C и теплоносителю с подачей/возвратом в пределах +12/+7 °C; для проектных расчетов также доступны параметры при привязке к хладагенту R407C при сходных температурных условиях.

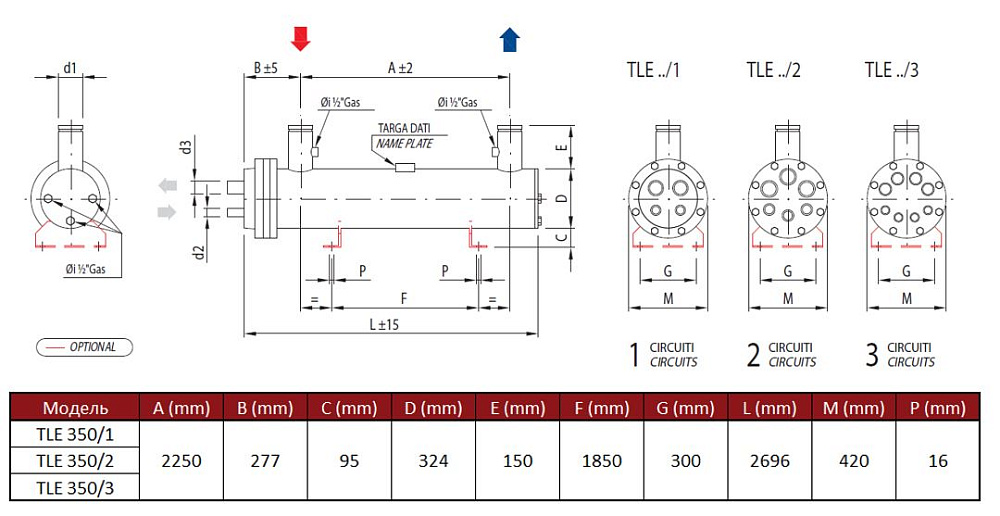

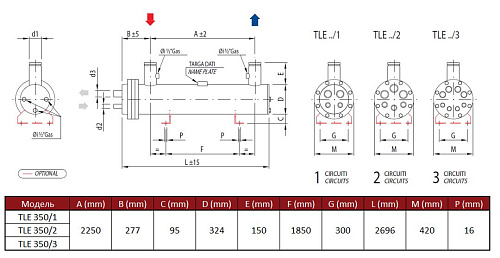

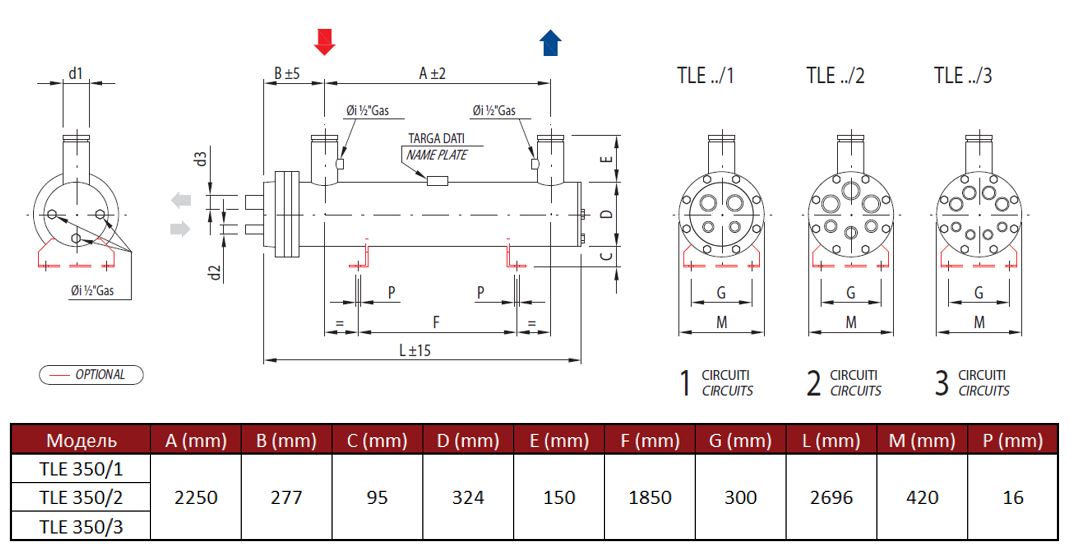

Конструктивно устройство представляет собой классический кожухотрубный теплообменник с теплообменными пучками, разделёнными на три независимых холодильных контура, что обеспечивает возможность поуровневого подключения холодильных машин и регулирования производительности. Хладагент циркулирует внутри трубных пучков, а охлаждаемая вода — в межтрубном пространстве; присоединительные патрубки хладагента имеют разные диаметры для входа и выхода (35 и 64 мм), что учитывается при проектировании технологических магистралей.

Объём межтрубного пространства по воде составляет 117 дм3 при ёмкости по хладагенту порядка 70 дм3, что наряду с конструктивным исполнением влияет на гидравлические характеристики и время перезапуска системы. Расчётный расход воды по теплообменнику составляет около 60,08 м3/ч при потерях давления на воде порядка 25 кПа, что позволяет оценивать требования к насосному оборудованию и гидравлическим схемам.

Испаритель ориентирован на интеграцию в холодильные установки для коммерческих и промышленных объектов — склады, логистические центры и предприятия пищевой отрасли — где требуется централизованное или ступенчатое охлаждение теплоносителя; при проектировании установки следует учитывать совместимость с выбранным хладагентом (в наименовании указан R134a, в технической документации приведены также данные для R407C) и согласовать размеры присоединений и гидравлические параметры с остальным оборудованием контура.
