Испаритель кожухотрубный Thermokey серии «TLE» 350 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 350/2

Описание

Номинальная холодопроизводительность испарителя составляет 350 кВт; приведённое значение в исходных данных указано для условий испытаний с R407C при T0=+2°C и температурах теплоносителя Tw=+12/+7°C, при этом модель в наименовании ориентирована на работу при испарении около +3°C с применением R134a. Гидравлические параметры включают объём по воде 117 дм3 и расчётный расход теплоносителя 60,08 м3/ч, при этом перепад давления по водной стороне порядка 25 кПа. Ёмкость по хладагенту составляет 70 дм3; патрубки хладагента выполнены с присоединительными диаметрами вход/выход 28/89 мм, исполнение устройства — два независимых холодильных контура.

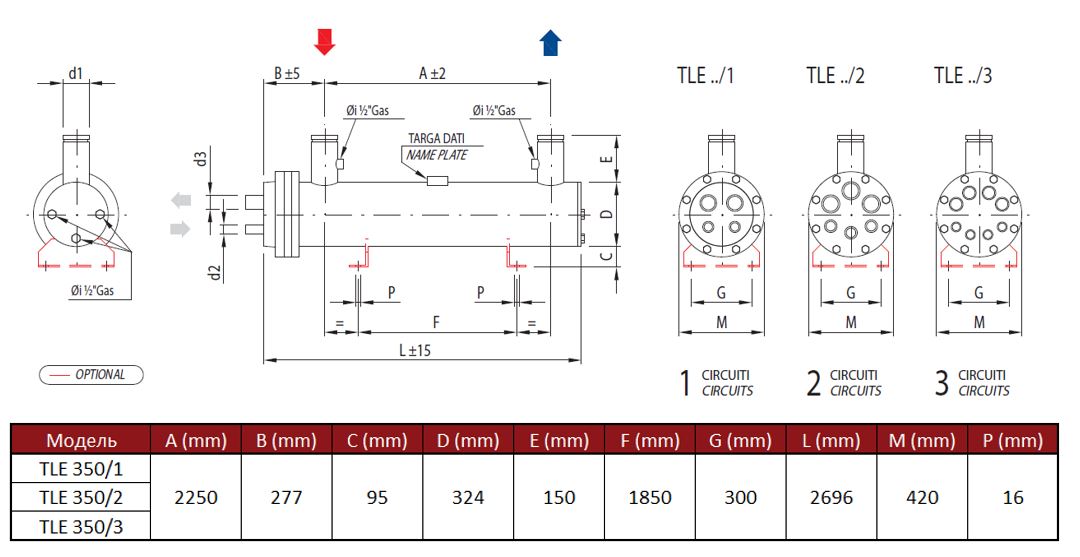

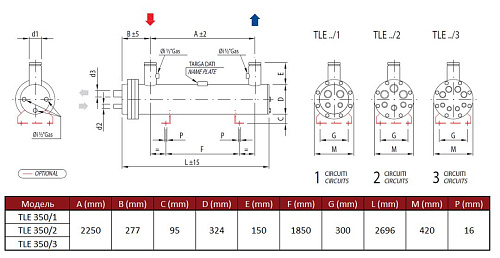

Конструктивно агрегат представляет собой кожухотрубный теплообменник с пучком теплообменных труб, внутри которых происходит испарение хладагента, а охлаждаемый теплоноситель проходит межтрубное пространство. Пучки труб разделены на два самостоятельных контура, что обеспечивает возможность поочерёдного подключения холодильных машин и ступенчатого регулирования производительности, а также раздельного обслуживания контуров. Присоединительные размеры и гидравлические параметры рассчитаны для интеграции в централизованные холодильные схемы.

Применение данного испарителя оправдано в промышленных системах охлаждения и кондиционирования: централизованные чиллеры, технологическое охлаждение в пищевой промышленности, склады и логистические объекты, требующие холодопроизводительности порядка сотен киловатт. Особенности исполнения (двухконтурная схема, указанные объёмы и присоединительные диаметры) следует учитывать при подборе холодильных агрегатов, циркуляционных насосов и систем контроля совместимости с выбранным хладагентом (R134a или параметры, сопоставимые с R407C при приведённых условиях).
