Испаритель кожухотрубный Thermokey серии «TLE» 350 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 350/1

Описание

Испаритель кожухотрубный Thermokey серии TLE, модель 350/1, рассчитан на холодопроизводительность порядка 350 кВт при типовых условиях испытаний: в паспорте указаны параметры для хладагента R407C при температуре испарения T0 = +2 °C и температуре воды на входе/выходе теплообменника примерно +12/+7 °C; в наименовании модели также присутствует исполнение для работы с R134a при температуре кипения около +3 °C. Гидравлическая ёмкость по воде составляет 117 дм3, расход теплообменной воды порядка 60,08 м3/ч, объём хладагента в конструкции — 70 дм3; потери давления на испарителе по хладагенту заявлены на уровне 25 кПа, что влияет на подбор компрессорной части и регулирующие органы. Патрубки хладагента исполнены с диаметрами вход/выход 42/105, что определяет требования к монтажным линиям и фитингам.

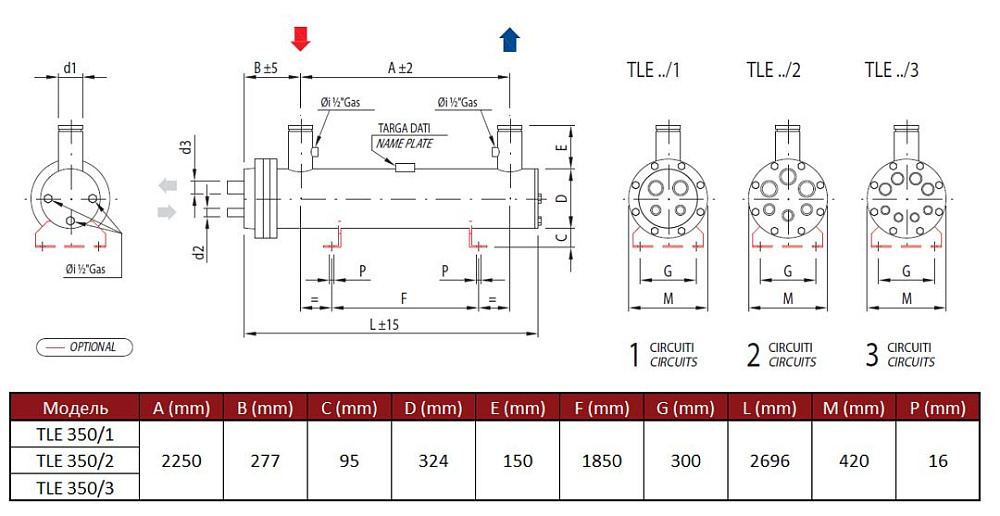

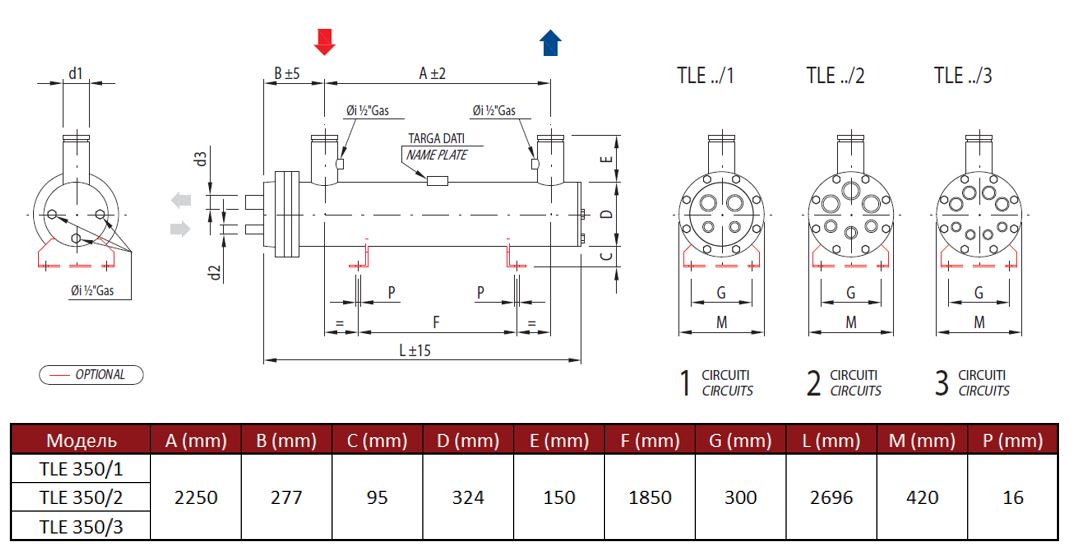

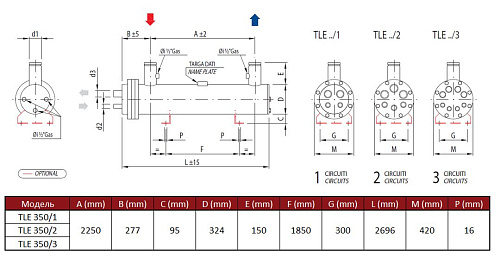

Конструктивно это кожухотрубный теплообменник с трубным пучком, в котором хладагент циркулирует по внутренним трубам и испаряется, отдавая тепло циркулирующей в межтрубном пространстве воде. В данной комплектации реализован один холодильный контур, что задаёт особенности схемы подключения и ограничения по поэтапному регулированию производительности на стороне хладагента; приведённый уровень перепада давления по хладагенту и заявленный водяной расход используются при расчёте гидравлической развязки, насосных характеристик и системы управления потоком. Диаметры патрубков и объёмы рабочей среды определяют требования к монтажной развязке и обеспечению достаточной скорости теплоносителя для заданной тепловой нагрузки.

Испаритель предназначен для интеграции в технологические холодильные и климатические установки предприятий торговли, логистики и пищевой промышленности, где требуется обеспечение холодопроизводительности порядка нескольких сотен киловатт при заданных температурах воды +12/+7 °C или аналогичных режимах. Совместимость с системами на R407C и возможное исполнение под R134a делает модель применимой в центральных чиллерах и холодильных агрегатах соответствующего класса при соблюдении требований по подсоединению газовых и жидкостных магистралей, подбору насосов и компрессорного оборудования с учётом заявленных объёмов и перепадов давления.
