Испаритель кожухотрубный Thermokey серии «TLE» 315 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 315/3

Описание

Испаритель кожухотрубный Thermokey серии TLE, модель 315/3, имеет номинальную холодопроизводительность 315 кВт и рассчитан для работы с хладагентом R134a при температурных условиях испарения около +3 °C и температурном режиме воды порядка +12/+7 °C. Объём межтрубного пространства для рабочей жидкости составляет 128 л, объём хладагента — 61 л; при номинальном гидравлическом режиме расход воды достигает примерно 54,07 м3/ч, а суммарные потери давления по межтрубному каналу — около 31,6 кПа. Для подключения хладагента предусмотрены патрубки диаметром 35 мм (вход) и 64 мм (выход).

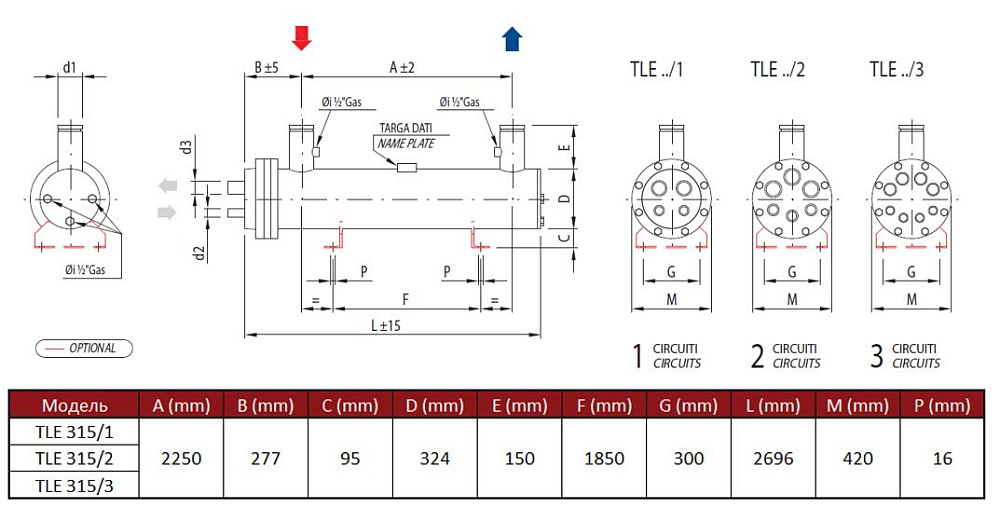

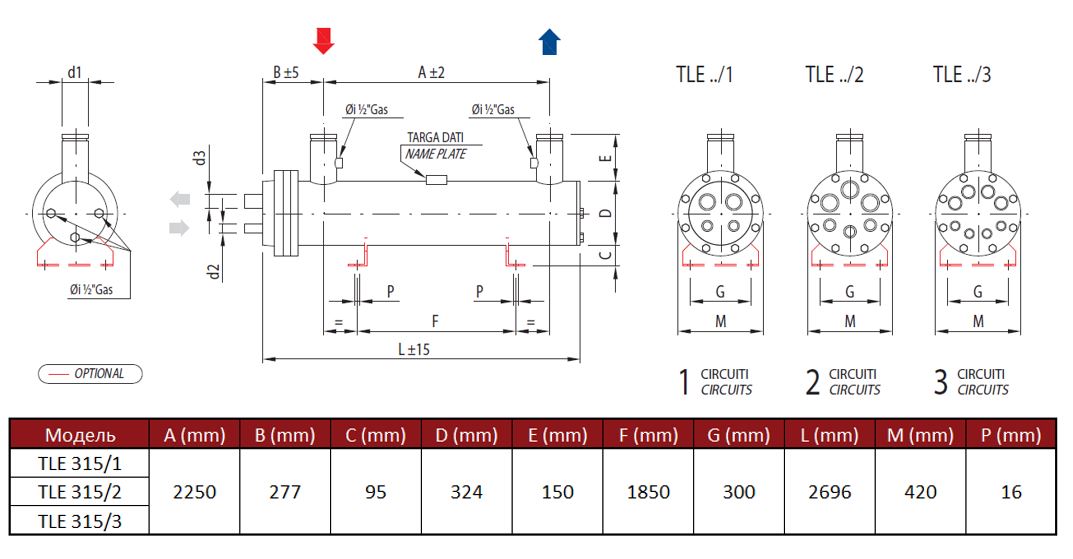

Конструкция выполнена по схеме кожух–трубные пучки с разделением теплообменника на три независимых холодильных контура, что обеспечивает возможность поэтапного подключения нескольких холодильных агрегатов и модуляции производительности за счёт последовательного включения/выключения контуров. Трубные пучки организованы так, чтобы хладагент кипел внутри труб при протоке охлаждаемой воды по межтрубному пространству; исполнение патрубков и компоновка пучков рассчитаны на прямое присоединение фреоновых магистралей и обслуживание на месте установки.

Испаритель предназначен для применения в системах среднетемпературного охлаждения: технологические контуры пищевой промышленности, холодильные камеры и инженерные системы торговых и логистических объектов. Трёхконтурная схема обеспечивает совместимость со стационарными холодильными агрегатами для распределения нагрузок и частичного резервирования; при проектировании системы рекомендуется учитывать указанные гидравлические характеристики для правильного подбора циркуляционного насоса и арматуры.
