Испаритель кожухотрубный Thermokey серии «TLE» 315 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 315/1
- Артикул: TLE 315/1
- Бренд: Thermokey
- Вес кг: 330
- Вместимость по воде дм3: 128
- Вместимость по хладагенту дм3: 61
- Исполнение: один холодильный контур
- Потери давления кПа: 31,6
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 315
- Патрубки хладагента Вход / Выход: 42 / 105
- Расход воды м3/час: 54,07
Описание
Испаритель кожухотрубный Thermokey серии TLE рассчитан на холодопроизводительность около 315 кВт при типовых эксплуатационных условиях теплоносителя Tw = +12/+7 °C и температуре кипения хладагента в диапазоне около +2…+3 °C; расчётная подача воды через теплообменник составляет 54,07 м³/ч, внутренний объём межтрубного пространства для воды — 128 л, объём хладагента в аппарате — 61 л, потери давления на стороне хладагента при номинальном режиме — порядка 31,6 кПа. Соединительные патрубки хладагента выполнены диаметрами вход/выход 42 / 105 мм; конструктивно аппарат поставляется в исполнении с одним холодильным контуром.

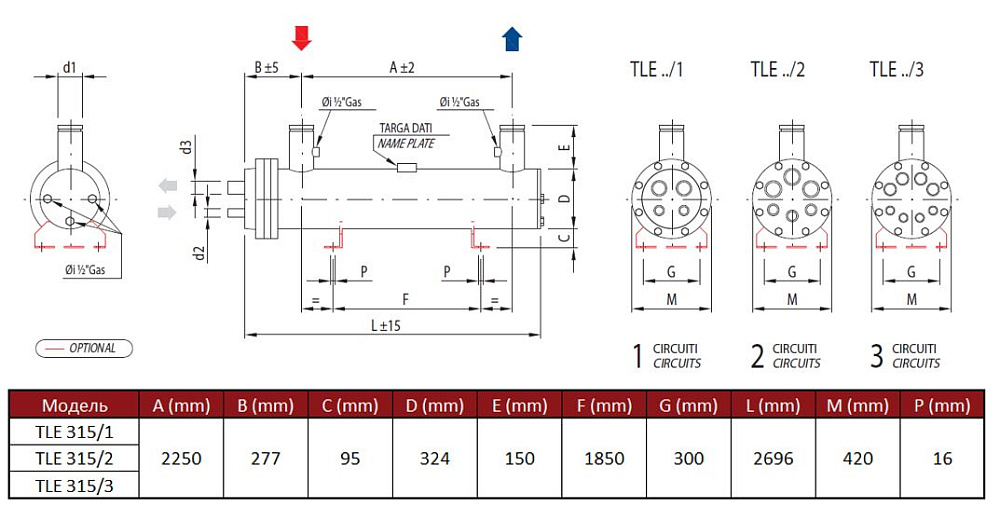

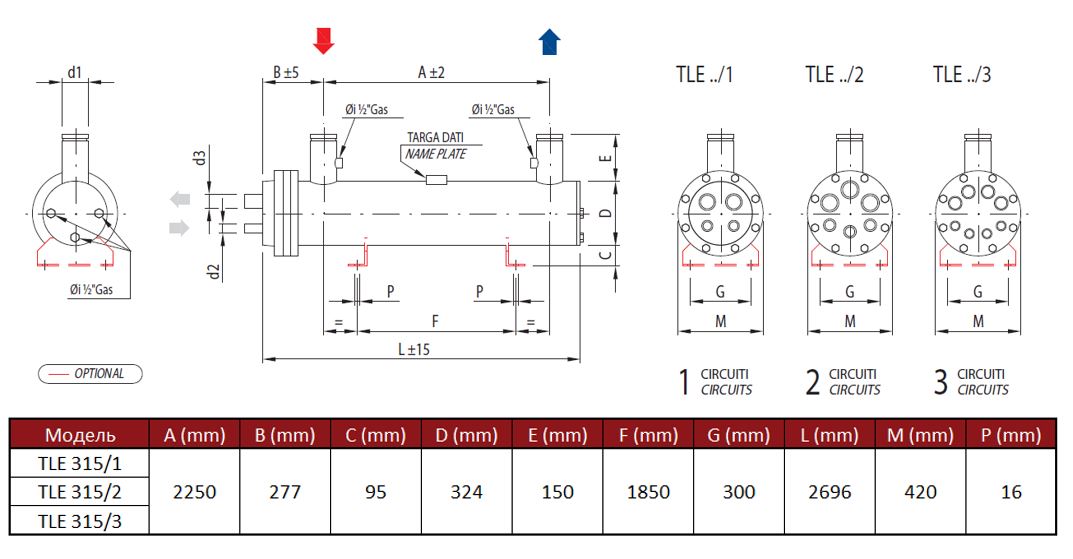

Конструкция представляет собой классическую кожухотрубную схему: хладагенты циркулируют и кипят внутри пучка труб, при этом циркулирующая вода проходит межтрубное пространство и отводит теплоту за счёт фазового перехода хладагента. Пучок теплообменных труб в общем принципе допускает технологию разделения на независимые контуры, однако данная модификация выполнена как один холодильный контур; конфигурация патрубков и внутренняя геометрия обеспечивают прямое подключение к внешним холодильным агрегатам и трубопроводам с указанными диаметрами.
Теплообменный процесс основан на кипении хладагента внутри трубного пучка и переносе теплоты через стенки труб в межтрубный объём; указанные объёмы воды и хладагента и величина потерь давления являются ключевыми параметрами для расчёта зарядов, гидравлического сопротивления и подбора насосного оборудования. Модель совместима с хладагентами типа R134a и R407C при указанных рабочих условиях, что отражается в величинах производительности и теплофизических расчётах.
Применение аппарата целесообразно в центрах холодильных установок для пищевой промышленности, складах с температурным режимом умеренного охлаждения и в системах кондиционирования с использованием водяных контуров теплоотвода; конструктивные и гидравлические параметры делают его пригодным для интеграции в центральные холодильные схемы с требуемой производительностью около 315 кВт и расходом воды порядка 54 м³/ч.
