Испаритель кожухотрубный Thermokey серии «TLE» 265 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 265/3

Описание

Кожухотрубный испаритель Thermokey TLE 265/3 рассчитан на номинальную холодопроизводительность 265 кВт; приведённая холодопроизводительность указана для референсных условий (в справочных материалах — для хладагента R407C при температуре испарения +2 °C и температурном режиме воды +12 / +7 °C). Объём межтрубного пространства по воде составляет 133 дм3, объём хладагента в пучке труб — 56 дм3; расчётный расход воды при указанных условиях около 45,49 м3/ч. Гидравлические потери по хладагенту составляют порядка 24,3 кПа, подключение хладагента выполняется через входной и выходной патрубки диаметром 35 и 64 мм соответственно.

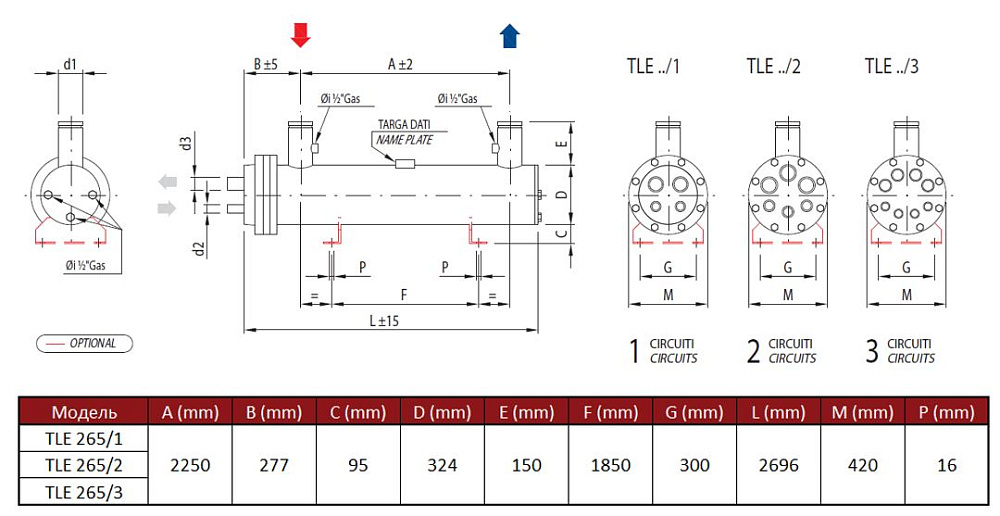

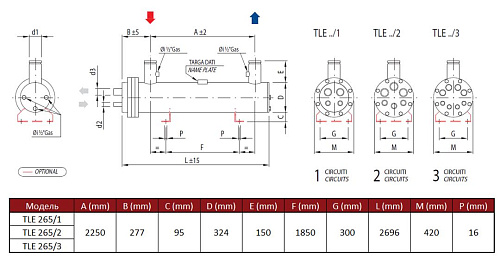

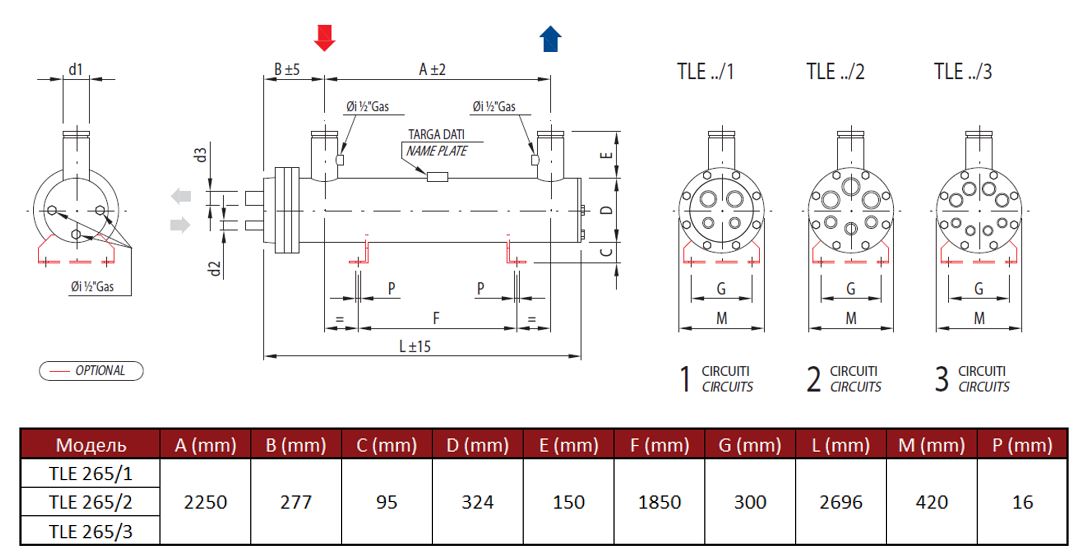

Конструкция выполнена по схеме кожухотрубного теплообменника: хладагент испаряется внутри пучка теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучок разделён на три независимых холодильных контура, что позволяет организовать подключение нескольких холодильных агрегатов и поэтапную регулировку производительности или резервирование. Указанные гидравлические параметры и размеры патрубков соответствуют применению в промышленных холодильных магистралях среднего диаметра.

Испаритель предназначен для применения в системах охлаждения и кондиционирования промышленного назначения, включая технологическое холодоснабжение и устройства холодовой сети пищевой и логистической отраслей. Обозначение модели указывает на исполнение для хладагента R134a, при этом заводские паспорта содержат референсные характеристики и для R407C; выбор рабочего хладагента и компоновка холодильной установки выполняются с учётом требований проектной документации и нормативов по хладагентам.
