Испаритель кожухотрубный Thermokey серии «TLE» 265 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 265/2
- Артикул: TLE 265/2
- Бренд: Thermokey
- Вес кг: 320
- Вместимость по воде дм3: 133
- Вместимость по хладагенту дм3: 56
- Исполнение: два холодильных контура
- Потери давления кПа: 24,3
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 265
- Патрубки хладагента Вход / Выход: 28 / 89
- Расход воды м3/час: 45,49
Описание
Испаритель кожухотрубный Thermokey серии TLE, типоразмер TLE 265/2, имеет паспортную холодопроизводительность 265 кВт (значение приведено для хладагента R407C при температуре кипения T0=+2 °C и температуре воды Tw = +12/+7 °C); в обозначении модели также указан вариант для хладагента R134a с рабочей точкой T0=+3 °C. Объём межтрубного пространства по воде составляет 133 дм3, объём хладагента в аппарате — 56 дм3, расчётный расход воды через испаритель — 45,49 м3/ч, потери давления теплоносителя по ходу через аппарат — 24,3 кПа. Патрубки хладагента для подключения входа и выхода выполнены с присоединительными размерами 28 и 89 (соответственно), конструктивно реализованы два независимых холодильных контура.

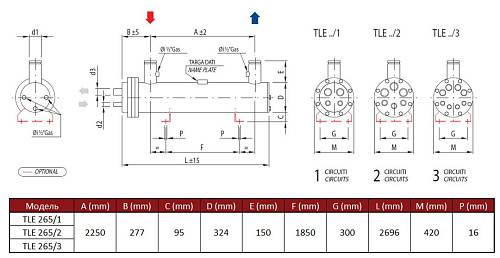

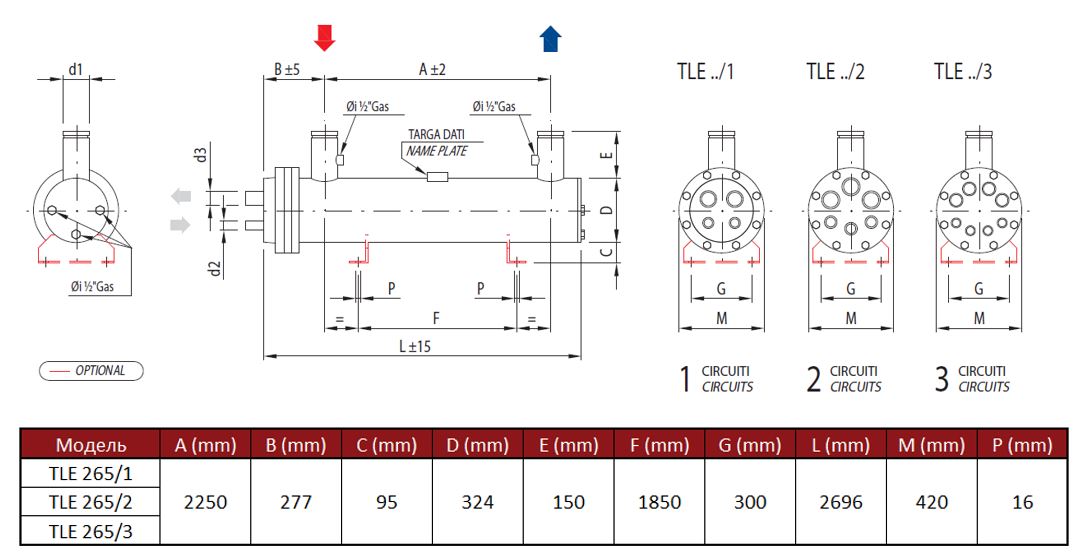

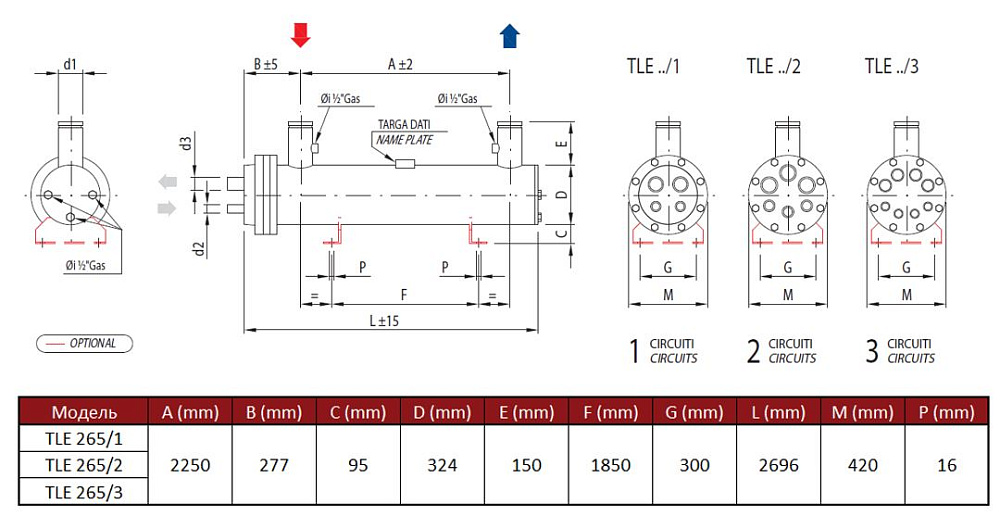

Конструкция выполнена по схеме кожухотрубного теплообменника: хладагент циркулирует внутри пучков теплообменных труб и при кипении отводит теплоту от жидкости, протекающей в межтрубном пространстве. Пучки труб секционированы на два холодильных контура, что обеспечивает возможность подключения нескольких компрессорных агрегатов и поэтапного регулирования холодопроизводительности за счёт последовательного или параллельного включения контуров. Присоединительные патрубки и разделение контуров упрощают организацию трубопроводных схем и монтажа в составе холодильной установки.
Используемая технология теплообмена основана на фазовом переходе хладагента в трубах, что обеспечивает высокую удельную интенсивность теплообмена при относительном снижении поглощаемой площади поверхности. Наличие двух контуров и заявленные гидравлические параметры (расход воды и перепад давления) позволяют производить расчёт насосного и трубопроводного оборудования по конкретным режимам эксплуатации и определять объём заправки хладагентом на этапе пусконаладочных работ.
Применение целесообразно в крупных системах охлаждения и кондиционирования промышленного назначения: складские и холодильные камеры, технологические установки пищевой промышленности, промышленные чиллерные контуры, где требуется холодопроизводительность порядка сотен киловатт и возможность поэтапного управления мощностью через разделение на независимые контуры. Совместимость с конкретным типом хладагента (R134a или R407C) и расчётные параметры следует учитывать при проектировании и подборе холодильного агрегата и средств автоматики.
