Испаритель кожухотрубный Thermokey серии «TLE» 240 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 240/3
- Артикул: TLE 240/3
- Бренд: Thermokey
- Вес кг: 215
- Вместимость по воде дм3: 88
- Вместимость по хладагенту дм3: 45
- Исполнение: три холодильных контура
- Потери давления кПа: 29,8
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 240
- Патрубки хладагента Вход / Выход: 35 / 54
- Расход воды м3/час: 41,2
Описание
Испаритель кожухотрубный Thermokey серии TLE (модель TLE 240/3) рассчитан на работу с хладагентом R134a при температуре испарения T0 = +3 °C и теплоносителе с температурной парой вход/выход +12/+7 °C; при сертификационных условиях по R407C (T0 = +2 °C, dt = 5 °C, Tw = +12/+7 °C) прибор обеспечивает холодопроизводительность 240 кВт. Гидравлические характеристики включают расход охлаждающей воды 41,2 м3/ч и потери давления в теплообменнике порядка 29,8 кПа; внутренние емкости составляют 88 дм3 по воде и 45 дм3 по хладагенту, что влияет на требования к дозаправке и времени уравновешивания теплоемкости системы. Патрубки хладагента выполнены диаметром вход/выход 35/54 мм и предназначены для подключения к наружным холодильным агрегатам и трубопроводам соответствующих диаметров.

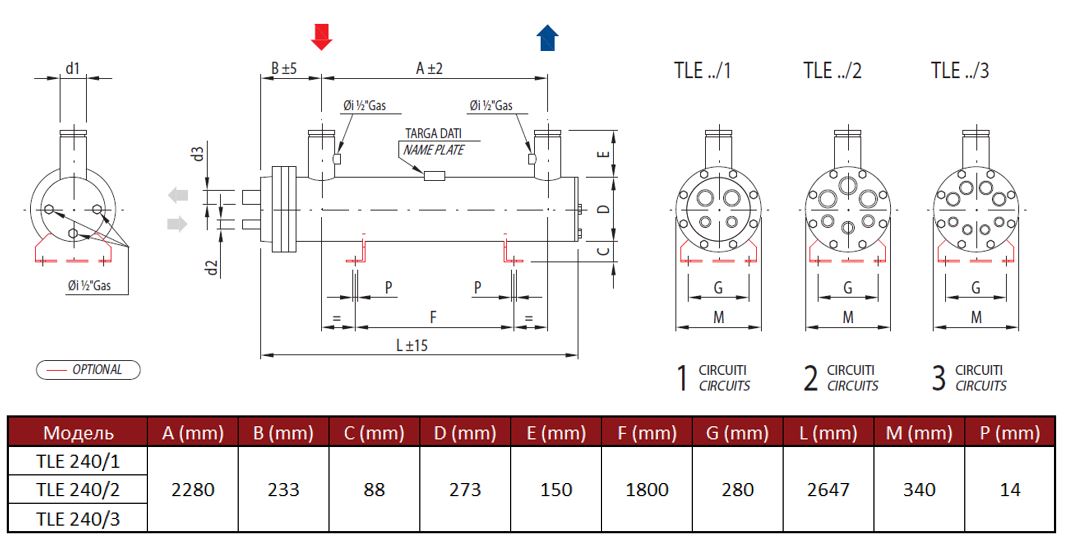

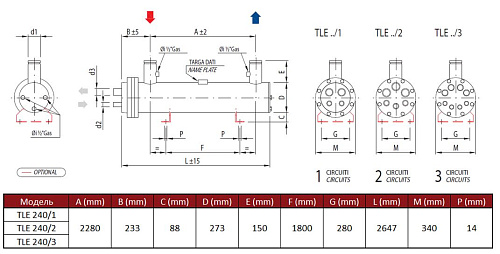

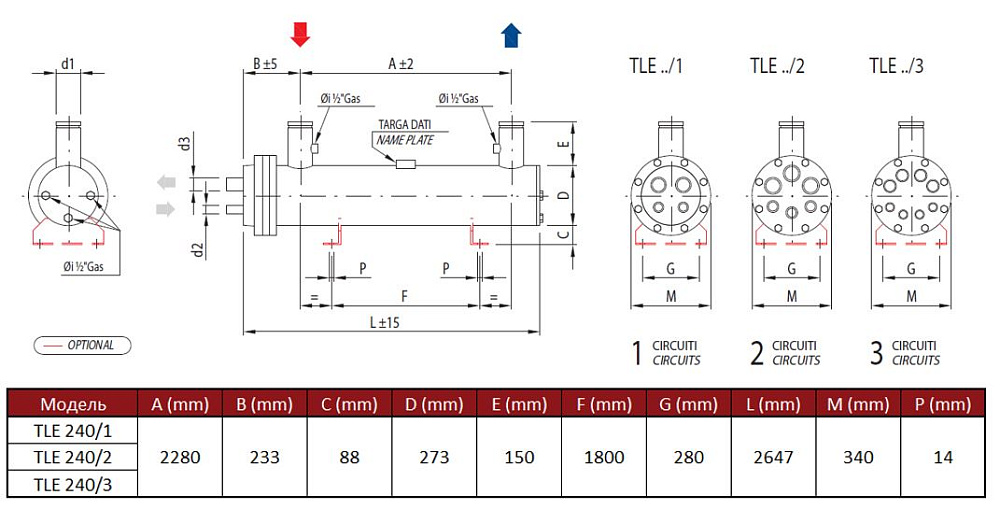

Конструктивно устройство представляет собой кожухотрубный теплообменник, в котором хладагент циркулирует внутри пучков труб, а охлаждаемая жидкость — во внешнем межтрубном пространстве; при этом теплообменные пучки разделены на три независимых холодильных контура, что допускает последовательное или параллельное подключение нескольких холодильных машин для ступенчатого регулирования производительности. Наличие трёх контуров и объема хладагента требует согласования схемы распределения потока и установок защитной арматуры для каждого контура, а заявленные потери давления следует учитывать при подборе циркуляционного оборудования.
Испаритель предназначен для интеграции в промышленные холодильные и кондиционирующие установки, в том числе технологическое и складское охлаждение в пищевой промышленности и логистике; совместимость с R134a и проверочные показатели по R407C позволяют использовать устройство в системах с различными холодильными агрегатами при условии соответствующей гидравлической и фреоновой схемы. При проектировании системы следует учитывать заявленные расход воды и перепад давления для расчёта насосов, а также объём хладагента для процедур сервиса и заполнения.
