Испаритель кожухотрубный Thermokey серии «TLE» 240 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 240/2

Описание

Техническая холодопроизводительность испарителя Thermokey серии TLE заявлена на уровне 240 кВт; в паспортных данных приведён эталонный режим измерения для хладагента R407C при T0=+2 °C и перепаде температуры воды dt=5, Tw=+12/+7 °C. Номинальный расход охлаждаемой воды составляет 41,2 м3/ч, объём межтрубного пространства по воде — 88 дм3, ёмкость по хладагенту — 45 дм3; заявленные габариты присоединений хладагента — вход/выход 35/64 мм, суммарные потери давления по гидравлической части — 29,8 кПа.

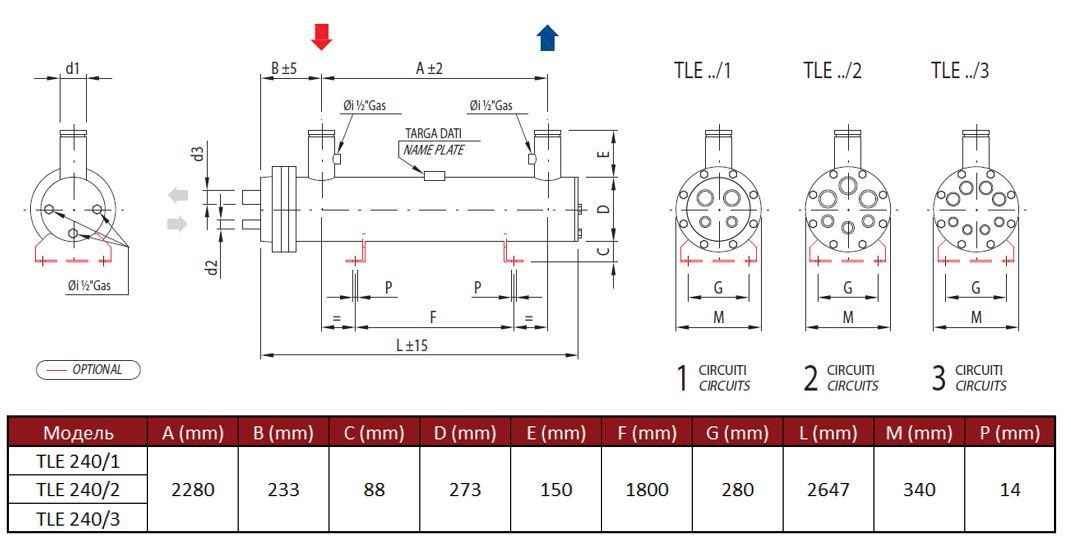

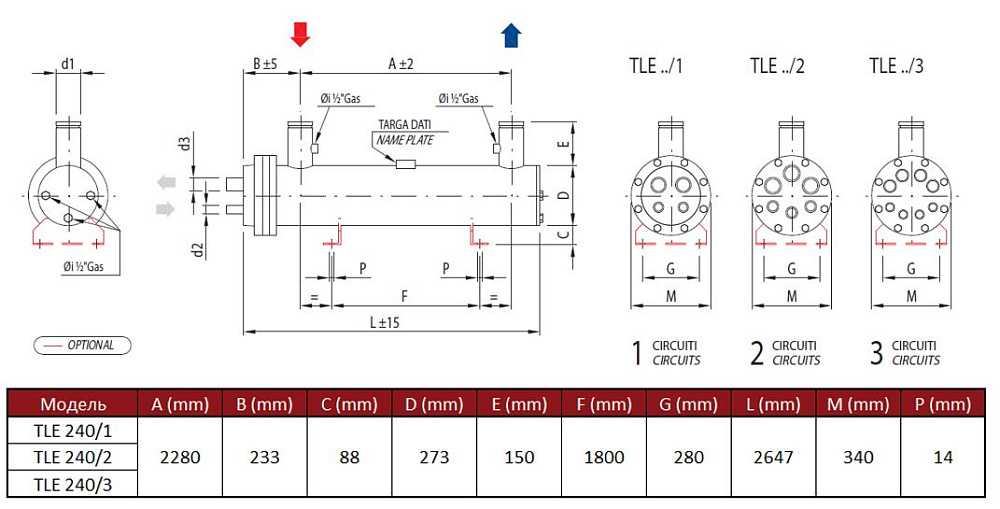

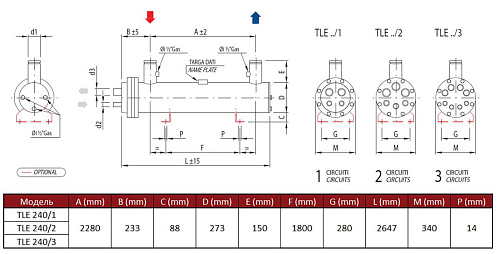

Конструктивно устройство выполнено по схеме кожухотрубного испарителя с пучком теплообменных труб, который разделён на два независимых холодильных контура, что обеспечивает возможность коммутации к нескольким холодильным агрегатам и ступенчатую регулировку производительности. Хладагент циркулирует внутри трубного пучка и испаряется при отборе тепла от жидкости в межтрубном пространстве; гидравлические присоединения и диаметр патрубков рассчитаны на поток, соответствующий указанной производительности.

Модель предназначена для применения в среднетемпературных холодильных системах и промышленных установках холодоснабжения, в том числе для пищевой промышленности, складов и объектов торговли и логистики, требующих регулировки мощности путем подключения нескольких компрессорных контуров. В наименовании указана комплектация под R134a и рабочий температурный режим T0≈+3 °C при Tw +12/+7 °C; в технической документации также приводится производительность для R407C в эталонных условиях, что следует учитывать при подборе хладагента и гидравлического оборудования.
