Испаритель кожухотрубный Thermokey серии «TLE» 170 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 170/3
- Артикул: TLE 170/3
- Бренд: Thermokey
- Вес кг: 205
- Вместимость по воде дм3: 85
- Вместимость по хладагенту дм3: 35
- Исполнение: три холодильных контура
- Потери давления кПа: 19
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 170
- Патрубки хладагента Вход / Выход: 35 / 54
- Расход воды м3/час: 29,18
Описание
Испаритель кожухотрубный Thermokey серии TLE предназначен для работы с хладагентом R134a и имеет номинальную холодопроизводительность 170 кВт при расчетных условиях: температура кипения хладагента T0 = +3 °C и температурный режим теплоносителя на входе/выходе +12/+7 °C. Объем межтрубного пространства по воде составляет 85 дм3, объем хладагента в теплообменнике — 35 дм3; проектный расход воды через аппарат — 29,18 м3/ч, при этом потери давления в водяной части заявлены на уровне 19 кПа. Для подключения хладагента предусмотрены патрубки вход/выход диаметром 35/54 (единицы согласно спецификации производителя).

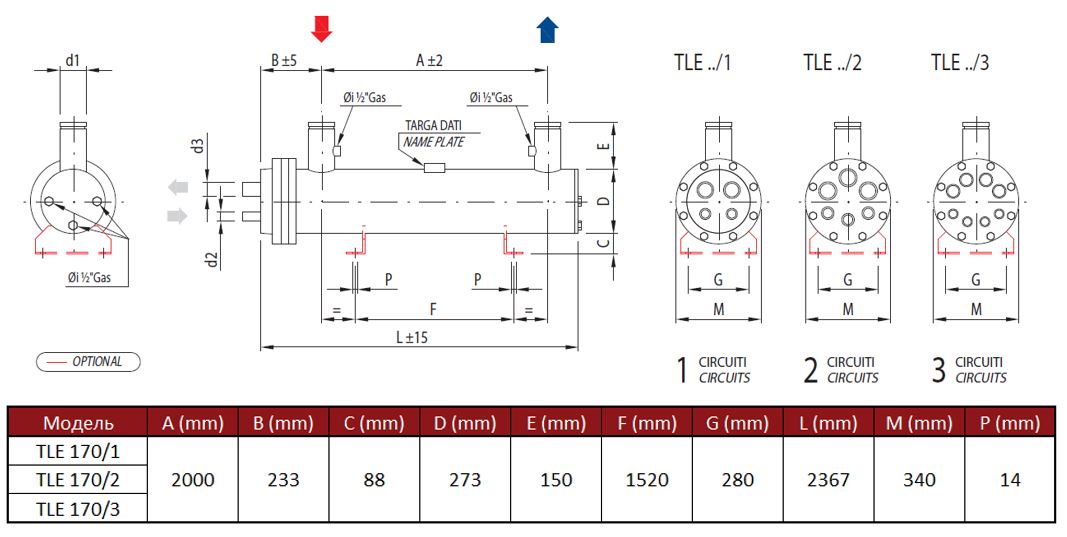

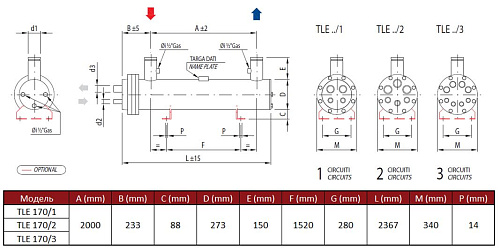

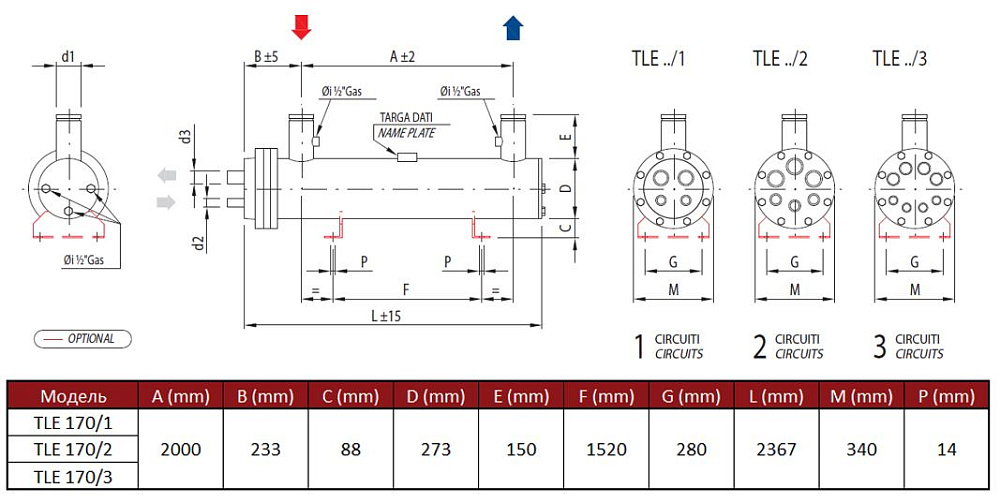

Конструктивно аппарат выполнен как кожухотрубный испаритель с пучком теплообменных труб, разделённым на три независимых холодильных контура. Такое разделение позволяет подключать к каждому контуру отдельный холодильный агрегат или группу агрегатов, обеспечивая поэтапную регулировку производительности и резервирование. Пучки труб расположены в межтрубном пространстве, по которому циркулирует охлаждаемая жидкость, а хладагент кипит внутри трубной системы.
Теплообмен реализуется по классической схеме: испарение хладагента внутри труб отводит теплоту от теплоносителя в межтрубном объёме; конструкция с несколькими контурами обеспечивает технологию ступенчатого управления производительностью и возможность обслуживания отдельных контуров без полной остановки аппарата. Указанные гидравлические параметры (расход воды и перепад давления) являются определяющими при выборе циркуляционного насоса и сопутствующей балансировочной арматуры.
Испаритель рассчитан для использования в установках охлаждения и кондиционирования на торговых и логистических объектах, а также в пищевой промышленности, где требуются подача охлаждённой воды с параметрами около +12/+7 °C. Совместимость по хладагенту и наличие трёх контуров делают аппарат пригодным для интеграции в схемы с несколькими холодильными машинами и системами поэтапного регулирования нагрузки; при проектировании системы необходимо учитывать указанные размеры патрубков и гидравлические характеристики для обеспечения корректных присоединений и работы насосного оборудования.
