Испаритель кожухотрубный Thermokey серии «TLE» 170 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 170/2
- Артикул: TLE 170/2
- Бренд: Thermokey
- Вес кг: 205
- Вместимость по воде дм3: 85
- Вместимость по хладагенту дм3: 35
- Исполнение: два холодильных контура
- Потери давления кПа: 19
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 170
- Патрубки хладагента Вход / Выход: 35 / 64
- Расход воды м3/час: 29,18
Описание
Номинальная холодопроизводительность испарителя Thermokey TLE 170/2 составляет около 170 кВт при рабочих условиях, принятых для расчёта: температуры теплоносителя Tw +12/+7 °C и испарительной температуре порядка +2…+3 °C; в документации приведены данные для хладагента R407C, в наименовании также указана конфигурация с R134a. Ёмкость межтрубного пространства для воды равна 85 дм3, объём хладагента в корпусе — 35 дм3; расчётный расход воды через теплообменник составляет примерно 29,18 м3/ч, гидравлические потери по прибору составляют 19 кПа.

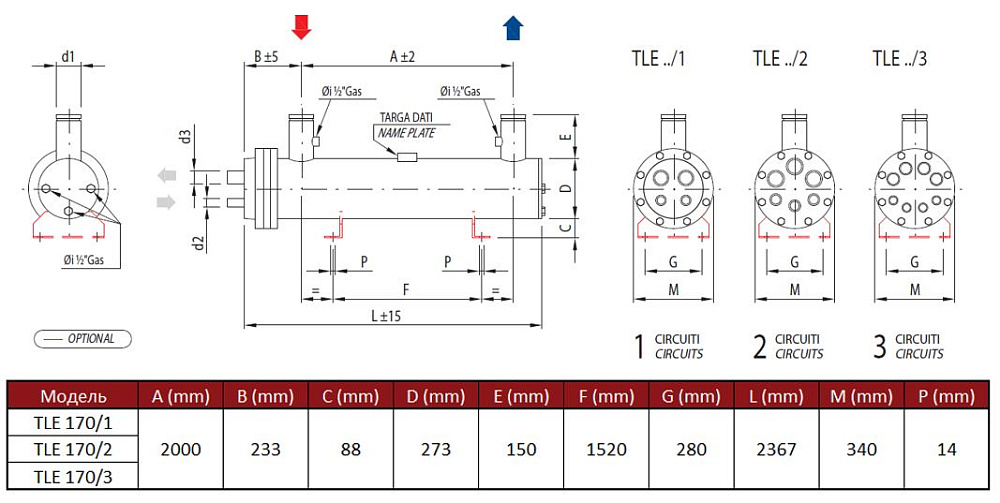

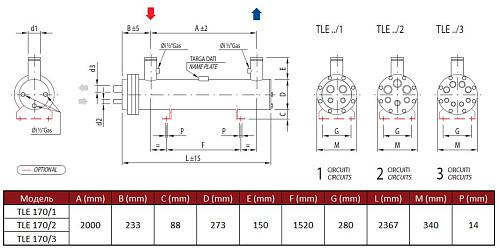

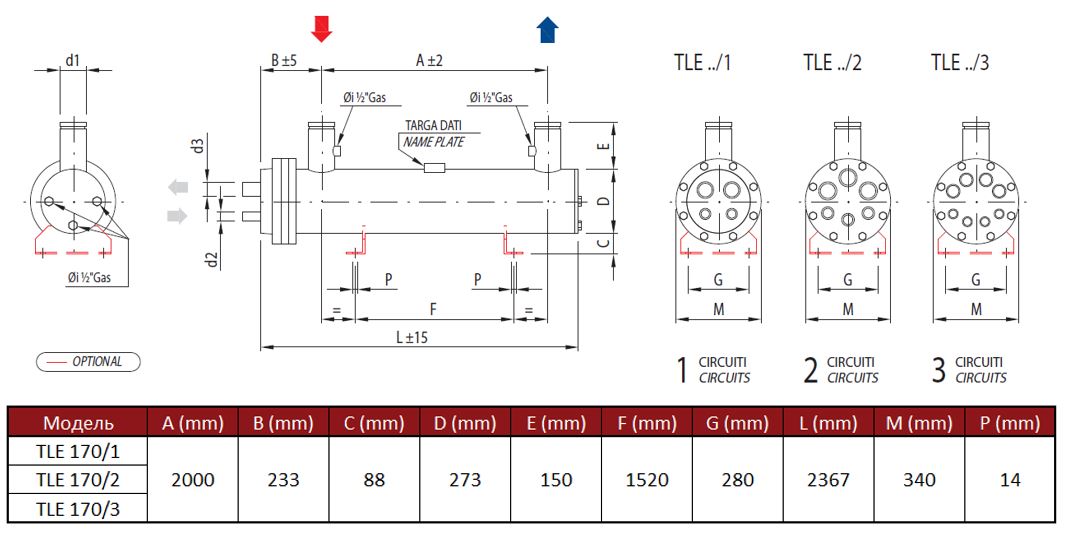

Испаритель выполнен по схеме кожухотрубного теплообменника: хладагент циркулирует внутри пучка труб и испаряется, отводя теплоту от воды, которая протекает в межтрубном пространстве. Пучки теплообменных труб разделены на два независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных агрегатов и ступенчатой регулировки производительности; патрубки для подключения хладагента выполнены диаметрами 35 мм (вход) и 64 мм (выход), что определяет требования к магистральным трубопроводам и арматуре.
Применяется в системах промышленного охлаждения и кондиционирования, в технологических циклах пищевой промышленности, в холодильных камерах и распределительных складах, где необходима холодопроизводительность порядка 170 кВт и пропускная способность водного контура примерно 29 м3/ч; при интеграции в систему необходимо согласовать выбор хладагента (R407C или R134a) и эксплуатационные параметры с технической документацией производителя.
