Испаритель кожухотрубный Thermokey серии «TLE» 1420 кВт, R134a, T0=+3 , Tw +12 / +13, TLE 1420/4

Описание

Испаритель кожухотрубный Thermokey серии TLE, модель 1420/4, рассчитан на эксплуатацию при испарительной температуре порядка +3 °C при использовании хладагента R134a; паспортная холодопроизводительность при других стандартизованных условиях испытаний приведена на уровне 1 420 кВт (указано для режима с хладагентом R407C при T0=+2 °C и указанном тепловом перепаде теплоносителя). Гидравлические параметры включают расчетный расход воды порядка 243,74 м3/ч и суммарные внутренние объёмы: ёмкость по воде около 583 дм3 и ёмкость по хладагенту около 376 дм3. Потери давления по хладагентному контуру составляют порядка 75,2 кПа, магистральные патрубки хладагента выполнены с условными входными/выходными диаметрами 42 мм и 105 мм соответственно.

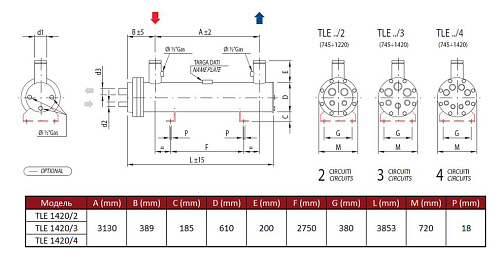

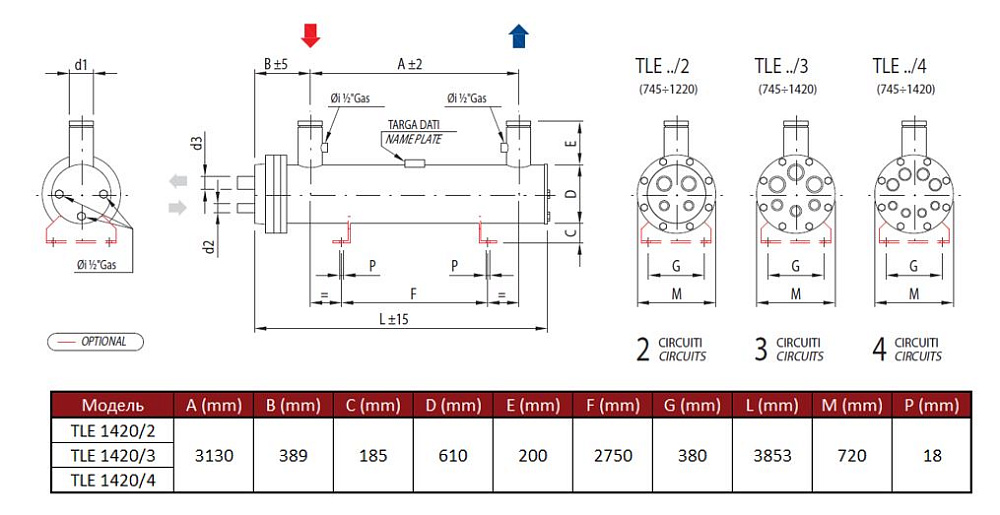

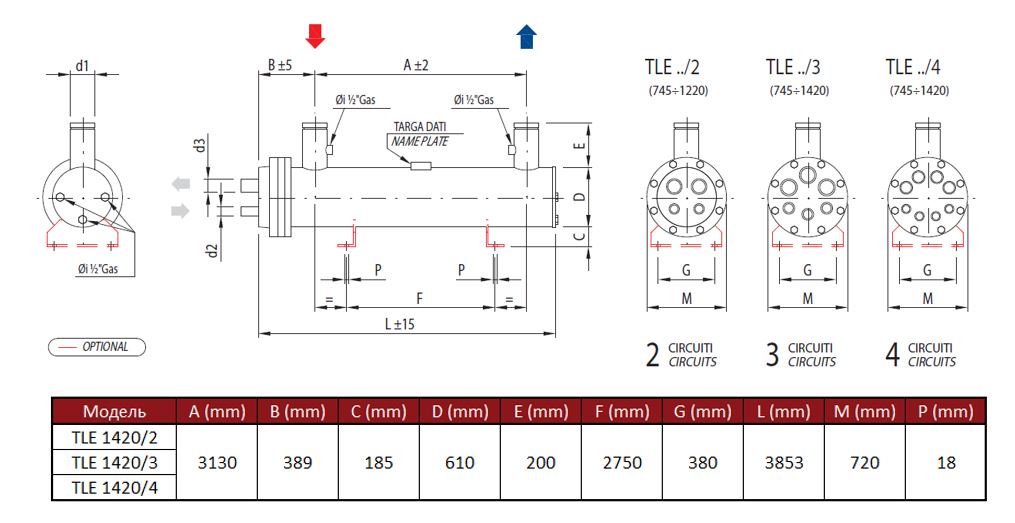

Конструктивно агрегат представляет собой кожухотрубный испаритель с пучком теплообменных труб, разделённым на четыре независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного регулирования производительности. Хладагент циркулирует внутри труб и кипит при отборе тепла от теплоносителя, который движется в межтрубном пространстве кожуха; размещение трубных пучков и разделение на контуры выполнены с учётом обслуживания и гидравлического расчёта.

Применение устройства ориентировано на промышленные холодильные и климатические установки с высокой холодопроизводительностью, в том числе технологическое охлаждение и системы кондиционирования воздуха крупных объектов; возможна интеграция в схемы с хладагентами R134a и в системах, где используются заводские параметры по R407C при согласовании проектных режимов. Габаритно‑технологические и гидравлические параметры делают испаритель пригодным для использования в насосных и циркуляционных контурах промышленной холодильной инфраструктуры.
