Испаритель кожухотрубный Thermokey серии «TLE» 1420 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1420/3

Описание

Испаритель кожухотрубный Thermokey серии TLE моделируется для холодопроизводительности порядка 1 420 кВт по данным для хладагента R407C при эталонных условиях T0=+2 и перепаде теплопередачи Tw=+12/+7; конструктивно рассчитан на работу при температуре кипения около +3 °C, указанной в обозначении модели для R134a. Для обслуживания заявленной теплосъёмной нагрузки требуется циркуляция теплоносителя порядка 243,74 м3/ч; внутренние объёмы оборудования составляют 583 дм3 по воде и 376 дм3 по хладагенту, при этом гидравлические потери по хладагенту в теплообменной части порядка 75,2 кПа. Подсоединение хладагента выполнено через входной и выходной патрубки диаметром 54 мм и 141 мм соответственно, что определяет требования к трубопроводной разводке и арматуре.

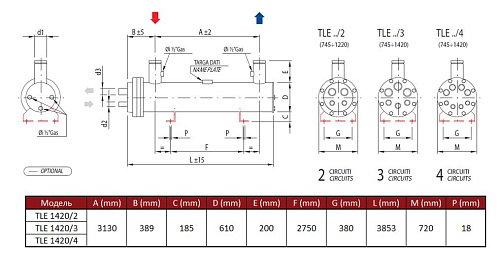

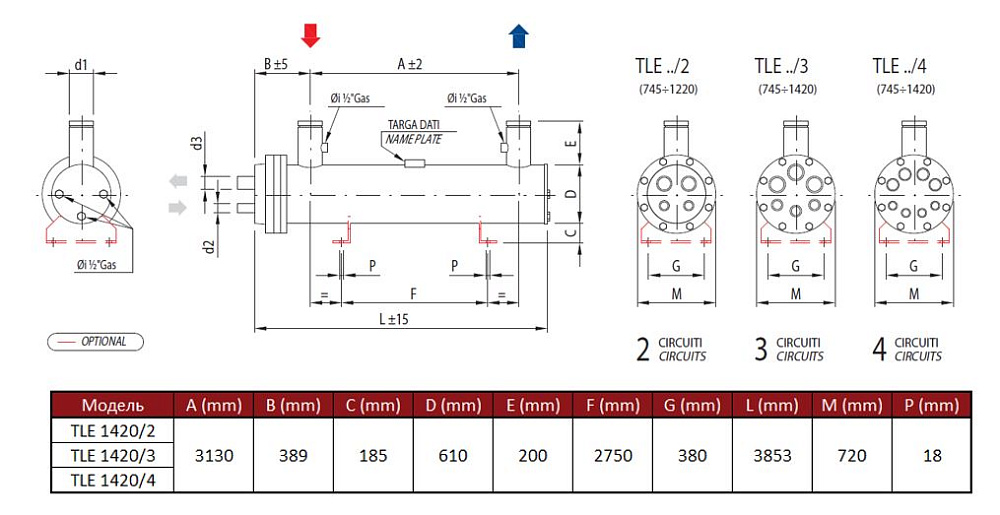

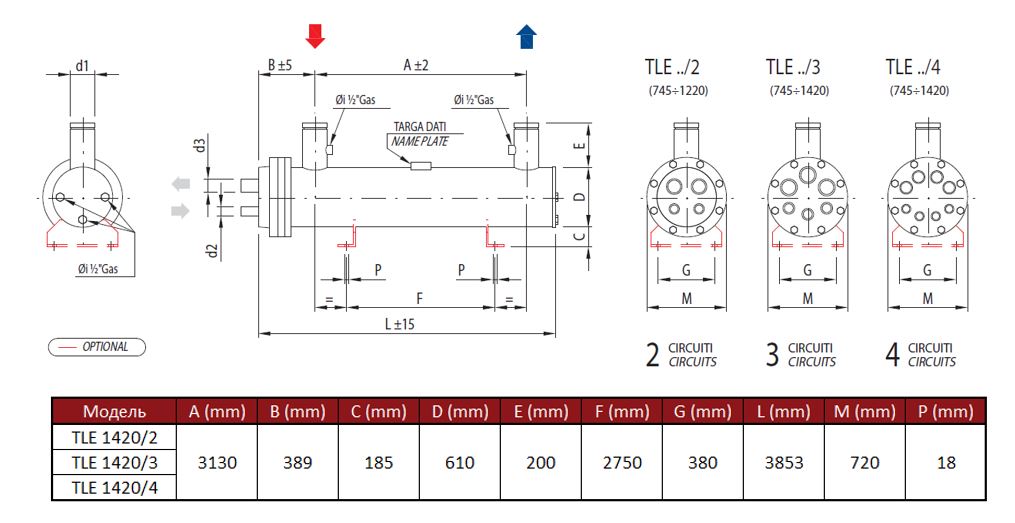

Конструкция основана на классической кожухотрубной схеме: кипение хладагента происходит внутри пучка теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучок теплообменных труб разделён на три независимых холодильных контура, что позволяет интегрировать испаритель в систему с несколькими холодильными машинами и осуществлять поэтапное регулирование производительности за счёт последовательного или параллельного включения контуров. Большие внутренние объёмы и разделённая на контуры конструкция влияют на динамику и требуемую ёмкость компрессорно-конденсаторной части при пусках и частичных нагрузках.

Рабочая технология основана на непосредственном кипении хладагента в трубах и передаче тепла через стенку труб в протекающий по кожуху теплоноситель; многоконтурная компоновка представляет собой технологическое решение для модульного подключения холодильных агрегатов и распределения холодильной мощности. Указанные объёмы хладагента и воды, а также величина потерь давления являются ключевыми параметрами при расчёте хладопровода, подборе арматуры и систем управления потоком.

Применение возможно в составе промышленных холодильных установок для торговых и логистических объектов или пищевых производств, где требуются крупные тепловые мощности и высокий расход теплоносителя; модель допускает эксплуатацию в системах с хладагентом R134a (по обозначению) и имеет паспортные данные, приведённые также для R407C, что следует учитывать при проектировании системы и выборе компонентов с учётом совместимости хладагентов и рабочих температур.
