Испаритель кожухотрубный Thermokey серии «TLE» 130 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 130/3

Описание

Испаритель кожухотрубный Thermokey TLE 130/3 предназначен для работы в системах холодоснабжения и рассчитан на номинальную холодопроизводительность порядка 130 кВт при стандартных испытательных условиях (указаны паспортом для R407C при температуре испарения около +2 °C и температурном профиле воды +12/+7 °C; модель также может использоваться в исполнении под R134a с расчетной температурой испарения порядка +3 °C). Внутренний водяной объём составляет 49 л, объём заправки хладагента — 25 л; расчетный расход теплоносителя по воде составляет 22,31 м3/ч. Гидравлическое сопротивление межтрубного пространства при рабочем режиме — 38,7 кПа; присоединения хладагента выполнены с патрубками диаметром 28 мм (вход) и 42 мм (выход).

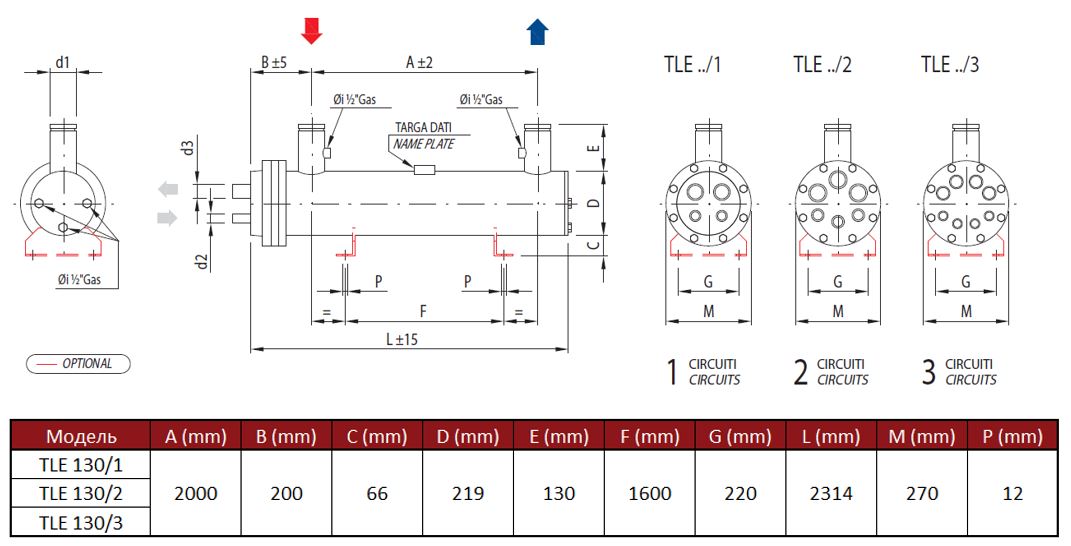

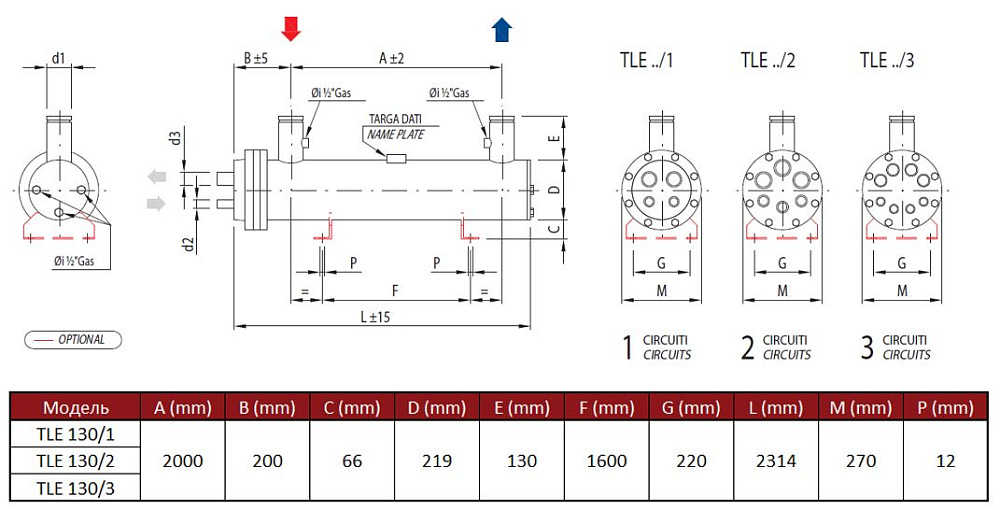

Конструктивно устройство представляет собой кожухотрубный теплообменник с пучком труб, по которым циркулирует хладагент, а охлаждаемая жидкость движется в межтрубном пространстве. Пучок теплообменных труб разделён на три независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и ступенчатого регулирования производительности. Наличие трёх контуров и указанный перепад давления следует учитывать при подборе холодильного оборудования и гидравлической части системы.

Испаритель предназначен для интеграции в технологические схемы холодоснабжения промышленного и коммерческого назначения: центральные холодильные установки, агрегаты для охлаждения технологической воды и чиллеры для пищевой и торговой инфраструктуры. Рабочие температурные режимы и присоединительные размеры делают устройство совместимым с типовыми магистралями хладагента и системами водяного оборота, при этом параметры объёма и сопротивления воды необходимы для расчёта циркуляционных насосов и системы управления гидравликой установки.
