Испаритель кожухотрубный Thermokey серии «TLE» 130 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 130/1

Описание

Испаритель кожухотрубный Thermokey TLE 130/1 рассчитан на тепловую мощность порядка 130 кВт при типичных среднетемпературных условиях (температура воды на входе/выходе +12/+7 °C); расчётные параметры приведены для режима с испарительной температурой около +2…+3 °C в зависимости от применяемого хладагента. Номинальный расход воды при этих режимах составляет 22,31 м3/ч, объём межтрубного пространства (ёмкость по воде) — 49 л, требуемый объём хладагента в аппарате — 25 л; гидравлическое сопротивление по стороне хладагента при номинальной нагрузке ориентировочно 38,7 кПа. Патрубки для подсоединения хладагента выполнены в размере 35/64 (вход/выход), исполнение — один холодильный контур.

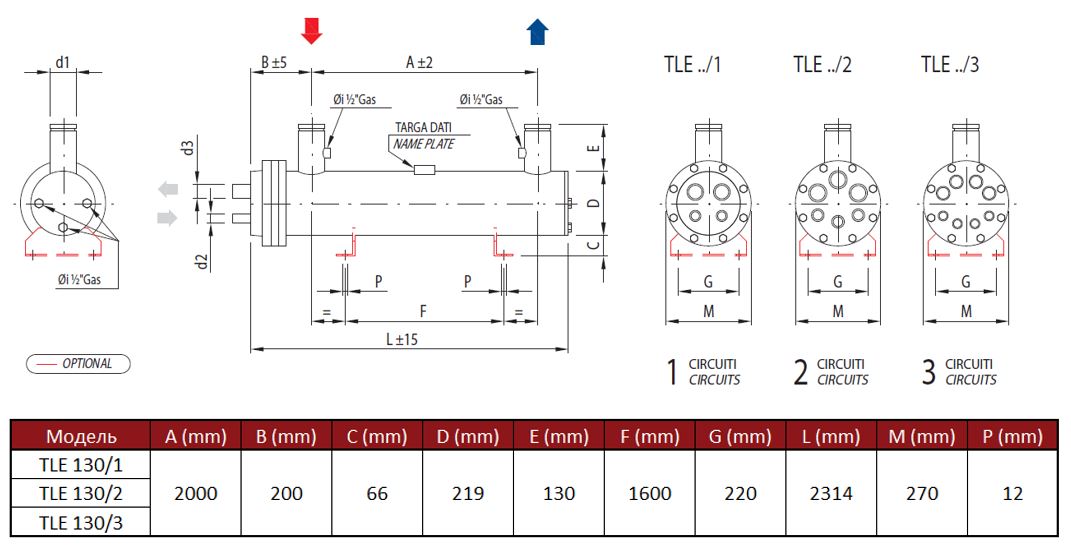

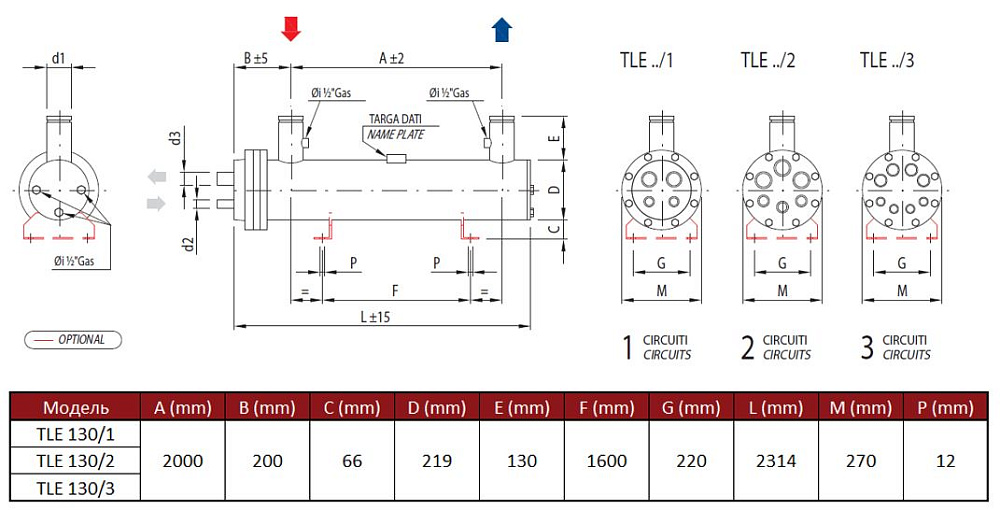

Конструктивно аппарат представляет собой кожухотрубный теплообменник с пучком теплообменных труб, по которым циркулирует хладагент и происходит его кипение, тогда как охлаждаемая жидкость перемещается в межтрубном пространстве. В отличие от многоконтурных версий, данная модификация имеет однофазное (одноконтурное) исполнение, что определяет структуру трубной системы и схему подключения к холодильной машине.

Использование в системах охлаждения оговорено для промышленных чиллеров и холодильных станций, в которых требуются среднетемпературные испарители с производительностью около 130 кВт; конструкция совместима с применением хладагентов типа R134a (указан в наименовании) при T0≈+3 °C, при этом в технической документации также приведены параметры для расчёта с использованием R407C при T0=+2 °C. Применение оправдано в системах кондиционирования и технологического охлаждения на промышленных и коммерческих объектах, требующих подключение через стандартные патрубковые соединения и работу в режиме одного холодильного контура.
