Испаритель кожухотрубный Thermokey серии «TLE» 1290 кВт, R134a, T0=+3 , Tw +12 / +12, TLE 1290/4

Описание

Кожухотрубный испаритель Thermokey серии TLE рассчитан на теплопроизводительность порядка 1 290 кВт при типовых стендовых условиях; в обозначении модели указано использование хладагента R134a при расчетном температурном режиме испарения T0=+3°C и температуре теплоносителя +12/ +12°C. Внутренние объёмы устройства обеспечивают значительную аккумуляцию среды: межтрубное пространство рассчитано примерно на 506 дм3 воды, объём хладагента в трубном пучке около 325 дм3. При проектной нагрузке расход теплоносителя по воде составляет порядка 221,42 м3/ч, а потери давления через теплообменник при номинальной производительности — порядка 49,2 кПа; вводно-выводные патрубки хладагента имеют диаметры 42 мм (вход) и 105 мм (выход).

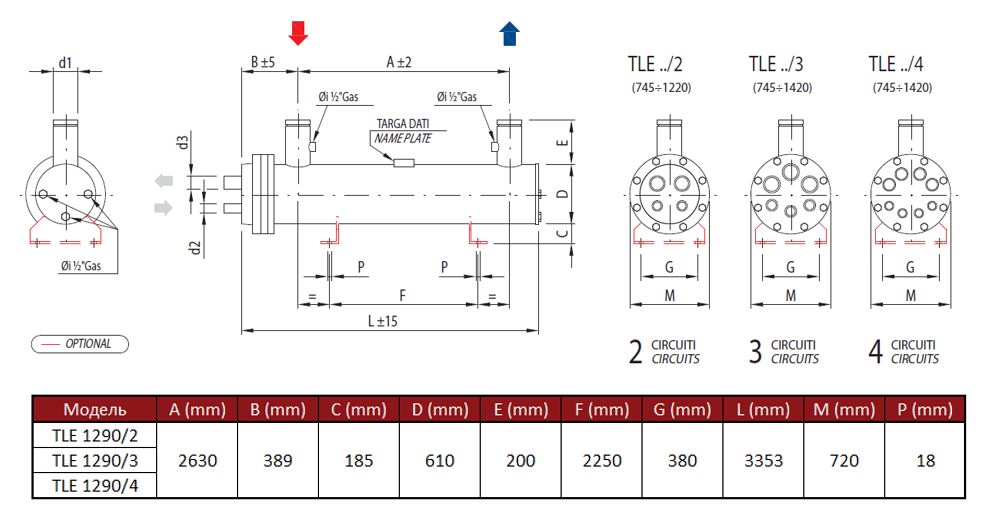

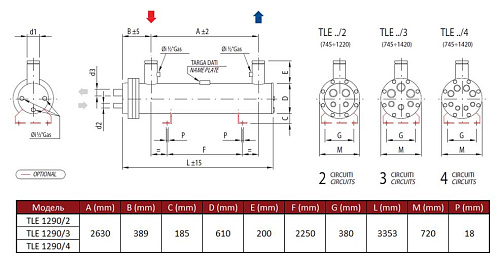

Конструктивно испаритель выполнен по схеме «кожух—пучок труб» — хладагент циркулирует внутри теплообменных труб, а охлаждаемая жидкость протекает по межтрубному пространству. Теплообменный пучок разделён на четыре независимых холодильных контура, что допускает подключение нескольких холодильных машин и поэтапное регулирование производительности за счёт включения/выключения отдельных контуров. Разделение контуров и крупноразмерные патрубки хладагента ориентированы на интеграцию с магистральной разводкой и обеспечивают соответствующие гидравлические характеристики при высокой пропускной способности.

Испаритель предназначен для применения в промышленных холодильных системах с высокими требованиями к холодопроизводительности и проточному расходу воды, в том числе в системах пищевой промышленности, логистики и торговых складов. Конструкция допускает работу в схемах с несколькими компрессорными агрегатами и может эксплуатироваться с различными фреонами при соблюдении проектных допусков и пусконаладочных параметров; для оценки рабочих характеристик возможна опора на испытанные данные как для R407C, так и на расчетные параметры для R134a согласно обозначению модели.
