Испаритель кожухотрубный Thermokey серии «TLE» 1290 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1290/3
- Артикул: TLE 1290/3
- Бренд: Thermokey
- Вес кг: 1 420
- Вместимость по воде дм3: 506
- Вместимость по хладагенту дм3: 325
- Исполнение: три холодильных контура
- Потери давления кПа: 49,2
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 290
- Патрубки хладагента Вход / Выход: 54 / 141
- Расход воды м3/час: 221,42
Описание
Кожухотрубный испаритель Thermokey серии TLE, модель TLE 1290/3, предназначен для работы с хладагентами (в обозначении присутствует R134a); по каталожным данным при эталонных условиях с R407C (T0=+2 °C, Tw вход/выход +12/+7 °C) его холодопроизводительность составляет 1 290 кВт. Внутренние объёмы теплоносителя и хладагента составляют соответственно 506 дм3 и 325 дм3, что вместе с расчётным расходом воды 221,42 м3/ч и потерей давления 49,2 кПа задаёт требования к гидравлической части и подбираемым насосам.

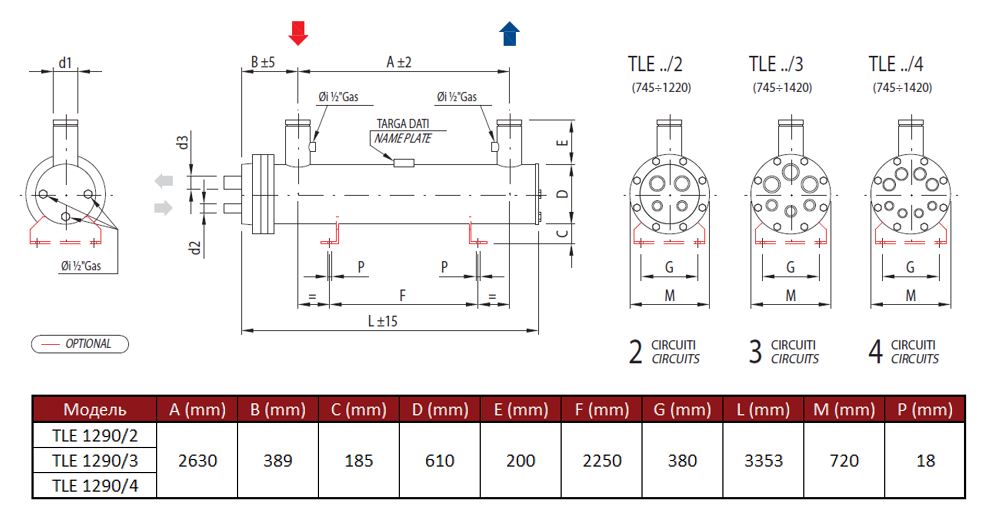

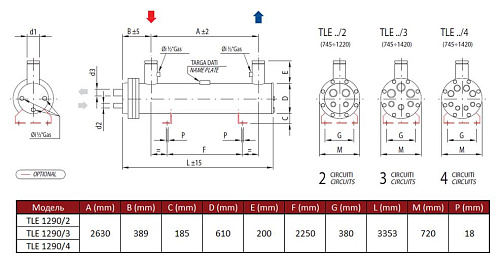

Конструктивно испаритель выполнен по типу кожухотрубного теплообменника с пучком теплообменных труб, внутри которых циркулирует хладагент, а охлаждаемая жидкость проходит в межтрубном пространстве. Пучок труб разделён на три независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и ступенчатого регулирования холодопроизводительности; подвод и отвод хладагента выполнены через патрубки диаметром 54 мм (вход) и 141 мм (выход), что учитывается при проектировании холодильной разводки.
Испаритель рассчитан на промышленное применение в системах охлаждения и кондиционирования: интеграция возможна в технологические контура складов, логистических центров и пищевых производств при условии подбора совместимого хладагента и обслуживающего оборудования. Наличие трёх контуров обеспечивает гибкость совместимости с несколькими компрессорными агрегатами и распределение хладагента по параллельным ветвям холодильной установки.
