Испаритель кожухотрубный Thermokey серии «TLE» 1290 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1290/2

Описание

Кожухотрубный испаритель Thermokey серии TLE рассчитан на номинальную холодопроизводительность порядка 1 290 кВт; прибор спроектирован для работы в условиях с температурой кипения хладагента около +2…+3 °C и теплоносителем с температурами на входе/выходе близкими к +12/+7 °C. Объем межтрубного пространства по воде составляет приблизительно 506 дм3, объем хладагента в трубных пучках — около 325 дм3, при номинальной нагрузке требуемый расход воды составляет порядка 221,42 м3/ч, а гидравлическое сопротивление системы порядка 49,2 кПа. На обозначении модели встречается указание R134a, одновременно паспортная мощность приводится для условий расчёта с R407C — при проектировании установки следует учитывать используемый тип хладагента и соответствующие расчётные характеристики.

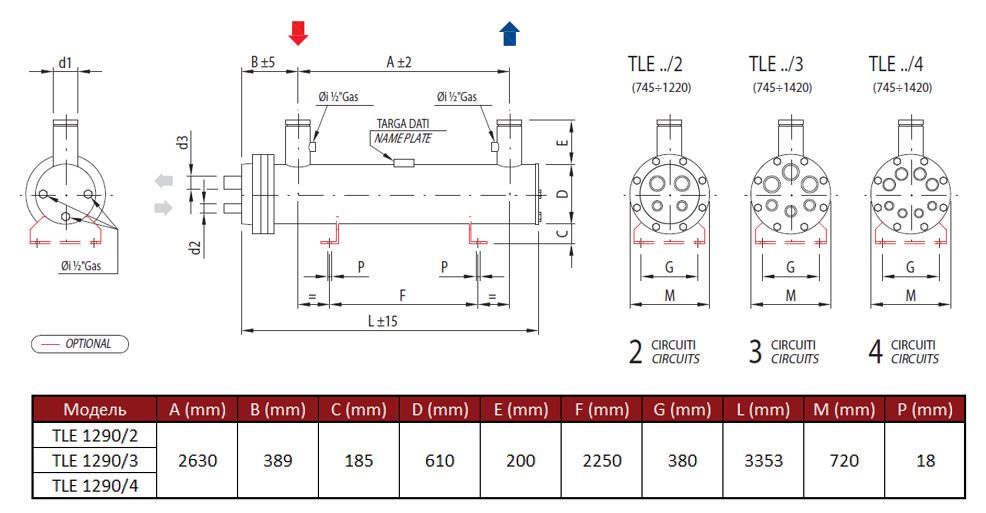

Конструктивно испаритель выполнен по схеме shell-and-tube: хладагент циркулирует внутри пучка теплообменных труб и кипит, отводя теплоту от теплоносителя, находящегося в межтрубном пространстве. Теплообменная часть разделена на два независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапного регулирования производительности без снятия нагрузки со всего агрегата. Конфигурация пучков и конструкция корпуса рассчитаны на промышленные режимы эксплуатации и интеграцию в централизованные холодильные установки.

Теплообмен основан на явлении кипения хладагента внутри трубного пучка с обеспечением эффективного теплообмена за счёт контактной поверхности труб и продуманной гидравлики межтрубного пространства. Разделение на контуры и трубные пучки упрощает организацию сервисного доступа и позволяет локализовать работы по обслуживанию одного контура без полного вывода из работы второго; при проектировании системы следует учитывать требования к подводу/отводу жидкости и обеспечению надлежащей фильтрации и водоподготовки.

Испаритель предназначен для применения в составе промышленных холодильных и кондиционирующих систем: центральные чиллерные узлы, технологическое охлаждение пищевых производств, холодильные склады и логистические комплексы. Устройство рассчитано на интеграцию в установки с несколькими компрессорными агрегатами и соответствует требованиям по подключению к системам с высокой производительностью по воде и значимым гидравлическим потерям.
