Испаритель кожухотрубный Thermokey серии «TLE» 1220 кВт, R134a, T0=+3 , Tw +12 / +11, TLE 1220/4
- Артикул: TLE 1220/4
- Бренд: Thermokey
- Вес кг: 1 200
- Вместимость по воде дм3: 366
- Вместимость по хладагенту дм3: 313
- Исполнение: четыре холодильных контура
- Потери давления кПа: 61,9
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 220
- Патрубки хладагента Вход / Выход: 35 / 89
- Расход воды м3/час: 209,41
Описание
Кожухотрубный испаритель Thermokey серии TLE, модель 1220/4, рассчитан на работу в условиях охлаждения циркулирующей воды с температурной парой, указанной в маркировке (рабочая точка +12/+11 °C), и имеет паспортную холодопроизводительность порядка 1 220 кВт по эталонному режиму, приведённому для R407C при T0=+2 и соответствующем перепаде температур. Гидравлические характеристики включают расход воды порядка 209,41 м3/ч и потери давления на водяной стороне около 61,9 кПа; внутренние объёмы теплоносителей составляют приблизительно 366 дм3 для воды и 313 дм3 для хладагента. Подключение хладагента выполнено через патрубки диаметром 35 мм (вход) и 89 мм (выход).

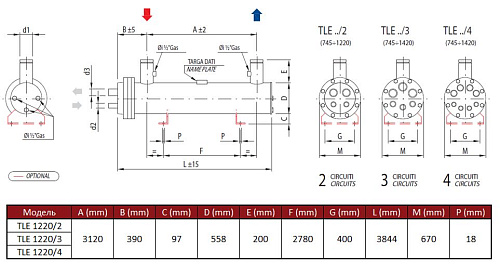

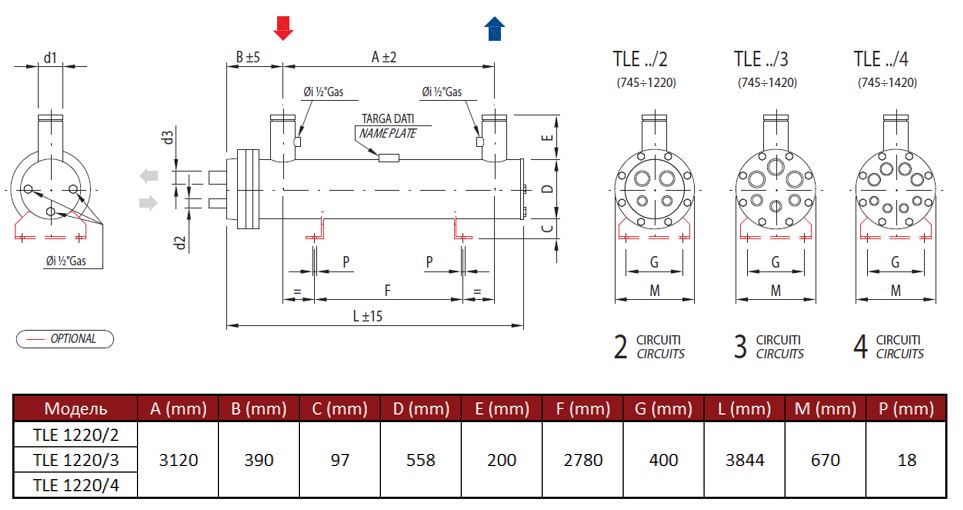

Конструктивно аппарат выполнен по классической кожухотрубной схеме с трубным пучком, разделённым на четыре независимых холодильных контура, что обеспечивает возможность последовательного или параллельного включения нескольких холодильных машин и ступенчатого регулирования производительности. Трубные пучки организованы для кипения хладагента внутри труб при одновременном теплообмене с проточной водой в межтрубном пространстве; это обеспечивает фазовый теплообмен при заданных эксплуатационных температурах и упрощает разграничение обслуживаемых контуров.
Теплообменная технология основана на прямом контакте кипящего хладагента с внутренней поверхностью теплообменных труб и конвективном переносе в межтрубном пространстве для воды; многоконтурная компоновка снижает локальную термическую нагрузку на отдельные пучки и облегчает выполнение гидравлической балансировки и технического обслуживания. Применение типовых инженерных решений кожухотрубной конструкции обеспечивает совместимость с промышленными системами сбора и отвода конденсата и с стандартными системами трубопроводных подключений.
Испаритель предназначен для интеграции в промышленные и коммерческие цепочки охлаждения: центральные чиллерные установки, технологические контура пищевой переработки, холодильные системы складов и логистических центров, где требуются крупные холодопроизводительности и возможность модульного управления нагрузкой. Маркировка изделия указывает на эксплуатацию с хладагентом R134a, при этом для оценки мощности приведены данные по режиму с R407C в указанных испытательных условиях.
