Испаритель кожухотрубный Thermokey серии «TLE» 1220 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1220/3

Описание

Кожухотрубный испаритель Thermokey серии TLE с маркировкой 1220/3 рассчитан на работу с хладагентом R134a и в наименовании указан эксплуатационный режим с температурой испарения T0=+3 °C и температурой теплоносителя Tw +12/+7 °C. Номинальная холодопроизводительность, приведённая в технических материалах, составляет 1 220 кВт (значение по R407C при эталонных условиях T0=+2 °C, Tw=+12/+7 °C). Ёмкость межтрубного пространства по воде составляет 366 дм3, ёмкость по хладагенту — 313 дм3; расчётный расход воды через теплообменник — 209,41 м3/ч, а потери давления на теплообменнике — 61,9 кПа, что следует учитывать при подборе циркуляционного оборудования.

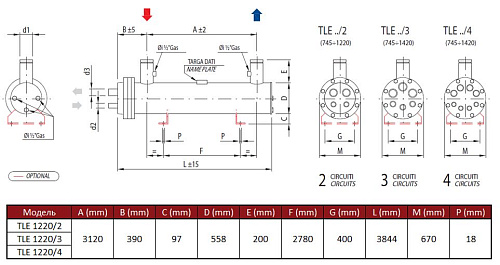

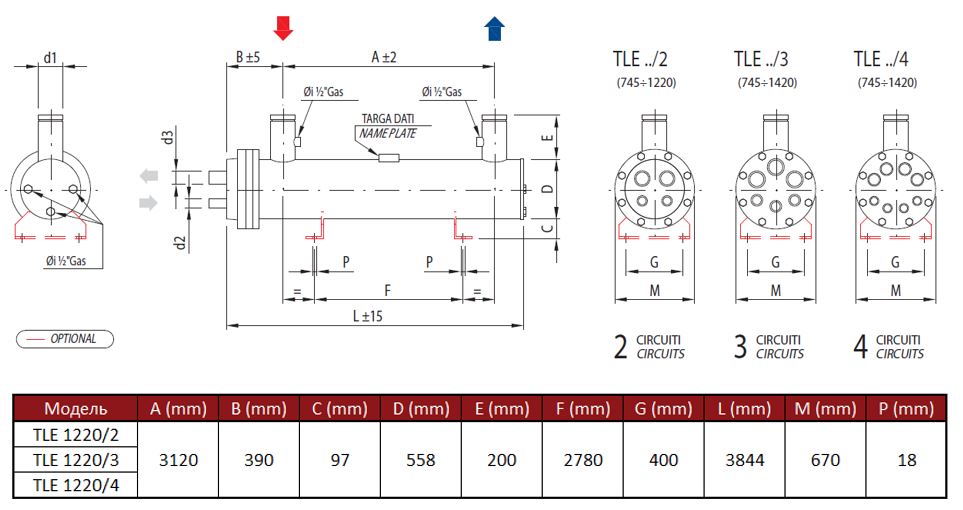

Конструкция представляет собой кожухотрубный теплообменник с пучком труб, разделённым на три независимых холодильных контура, что обеспечивает возможность поэтапного подключения холодильных агрегатов и ступенчатого регулирования тепловой нагрузки. Патрубки хладагента выполнены с условными проходами вход/выход 42/105, обеспечивая стандартные гидравлические подключения и распределение хладагента по контурам; конфигурация трубных пучков и раздельность контуров ориентированы на сервисный доступ и последовательную коммутацию нескольких компрессорных агрегатов.

Испаритель разработан для применения в промышленных системах охлаждения и кондиционирования: центральные холодильные установки пищевой промышленности, распределительные и логистические холодильные комплексы, промышленные холодильные схемы с необходимостью поэтапного регулирования мощности. Технические параметры и конструктивные решения позволяют интегрировать устройство в системы с учетом заявленных температурных режимов и гидравлических характеристик.
