Испаритель кожухотрубный Thermokey серии «TLE» 1220 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1220/2

Описание

Испаритель кожухотрубный Thermokey серии TLE, модель TLE 1220/2, рассчитан на номинальную холодопроизводительность порядка 1 220 кВт по методике, указанной для R407C при температуре кипения хладагента T0≈+2 °C и температуре воды на входе/выходе Tw ≈+12/+7 °C; в штатной комплектации заявлен для работы с хладагентом R134a при T0=+3 °C. Гидравлические параметры включают расход воды около 209,41 м3/ч и внутренний объём межтрубного пространства для воды 366 дм3; объём хладагента в аппарате составляет 313 дм3. Номинальные гидравлические потери в межтрубном пространстве составляют 61,9 кПа. Патрубки хладагента выполнены в размерах вход/выход 54/141, что определяет требования к магистралям подвода и отвода хладагента.

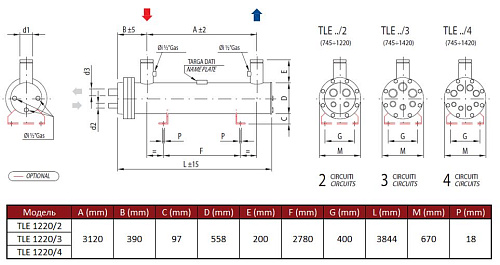

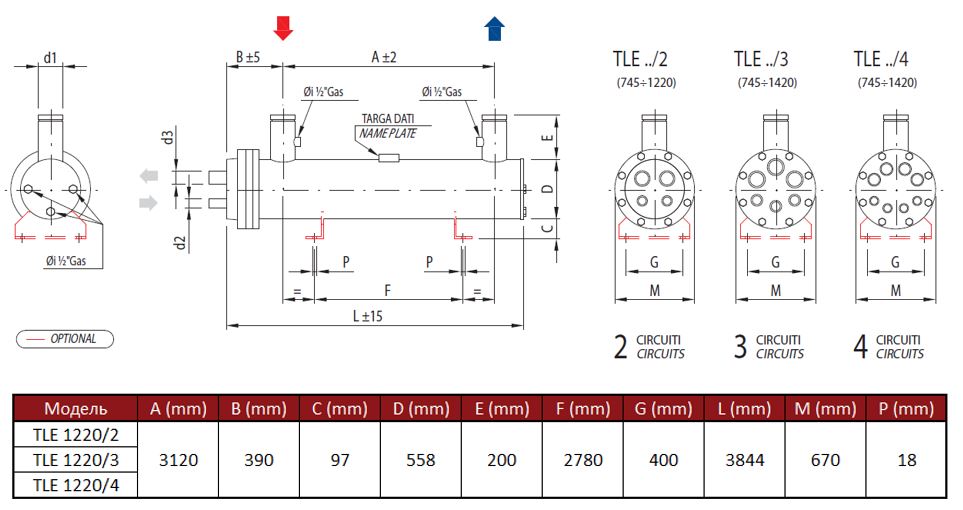

Конструкция представляет собой классическую кожухотрубную схему: хладагент циркулирует и кипит внутри пучка теплообменных труб, тепло отводится за счёт теплообмена между трубным пучком и жидкости, находящейся в межтрубном пространстве. Корпус выполнен с разделяемым на два независимых холодильных контура трубным пучком, что обеспечивает возможность подключения двух холодильных машин и ступенчатого регулирования производительности за счёт последовательного или параллельного включения контуров. Большие внутренние объёмы хладагента и воды влияют на динамику выхода на рабочий режим и требуемую массу заправки хладагента при монтаже и обслуживании.

Применение аппарата ориентировано на крупнотоннажные тепловые схемы охлаждения: промышленное и складское холодоснабжение, центральные холодильные установки и технологические процессы пищевой промышленности, требующие производительности на уровне единиц мегаватт. Совместимость с системами теплосъёма определяется высоким расходом воды и размерами присоединительных патрубков; возможность разделения на два контура обеспечивает гибкость интеграции в составе нескольких компрессорных агрегатов или чиллерных контуров.
