Испаритель кожухотрубный Thermokey серии «TLE» 1100 кВт, R134a, T0=+3 , Tw +12 / +10, TLE 1100/4
- Артикул: TLE 1100/4
- Бренд: Thermokey
- Вес кг: 1 120
- Вместимость по воде дм3: 422
- Вместимость по хладагенту дм3: 266
- Исполнение: четыре холодильных контура
- Потери давления кПа: 39,8
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 100
- Патрубки хладагента Вход / Выход: 35 / 89
- Расход воды м3/час: 188,81
Описание
Испаритель кожухотрубный Thermokey серии TLE рассчитан на холодопроизводительность порядка 1 100 кВт в типовых рабочих режимах; заводские характеристики приводятся для режимов с хладагентом R407C при испарительной температуре около +2 °C и теплоносителем с температурой +12/+7 °C, при эксплуатации возможна работа с R134a при условии испарительной температуры порядка +3 °C и теплоносителя +12/+10 °C. Встроенные объемы теплоносителя составляют около 422 дм3 по воде и 266 дм3 по хладагенту, номинальный расход воды при расчетной тепловой нагрузке — примерно 188,81 м3/ч; гидравлические потери при номинальном расходе порядка 39,8 кПа. Испаритель выполнен с четырьмя независимыми холодильными контурами, патрубки хладагента на входе и выходе унифицированы по диаметрам (Ø35 / Ø89), что влияет на подбор арматуры и соединений.

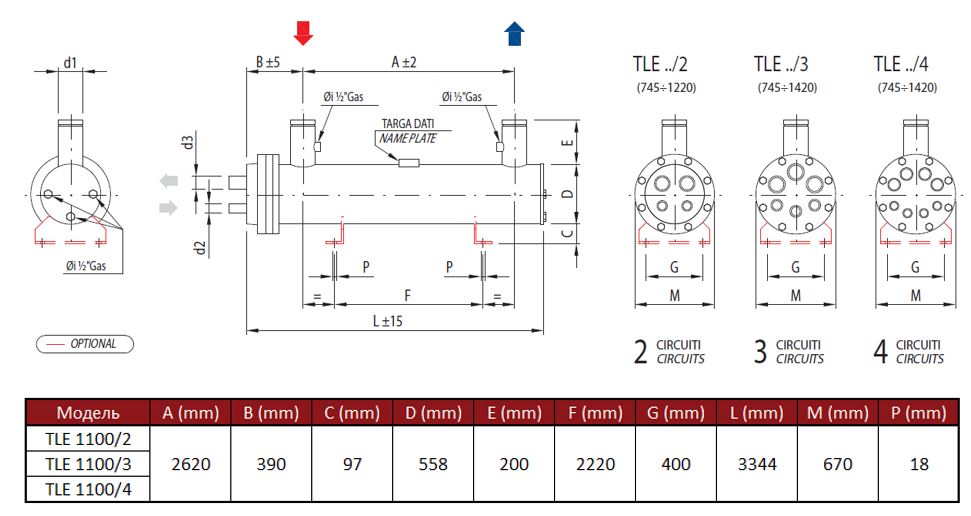

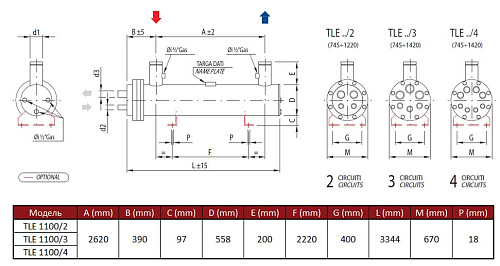

Конструкция представляет собой классическую кожухотрубную схему: хладагент циркулирует внутри пучков теплообменных труб и кипит, отводя тепло от теплоносителя, проходящего в межтрубном пространстве. Пучки труб разделены на четыре независимых контура, что обеспечивает возможность поочередного или параллельного подключения нескольких холодильных машин для регулирования производительности и резервирования. Расположение патрубков и крупные внутренние объемы обеспечивают технологические возможности для заправки, сервисного обслуживания и организации гидравлических контуров.
Применение и совместимость: испаритель предназначен для интеграции в промышленные установки охлаждения и систем центрального холодоснабжения, в том числе для торговых, логистических и пищевых предприятий, где используются среднетемпературные режимы охлаждения водяного контура. Конструкция совместима с хладагентами R134a и R407C; при проектировании системы следует учитывать указанные гидравлические потери и требуемый расход воды при подборе насосного оборудования и арматуры, а также диаметр патрубков для холодильного контура.
