Испаритель кожухотрубный Thermokey серии «TLE» 1100 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1100/3

Описание

Испаритель кожухотрубный Thermokey серии TLE, модификация 1100/3, имеет номинальную холодопроизводительность порядка 1 100 кВт при рабочих условиях теплоносителя с температурой на входе и выходе примерно +12/+7 °C; в наименовании изделия указан хладагент R134a, при этом в паспортных данных приводится эталонный режим и для хладагента R407C при близких точках работы. Объём межтрубного пространства для воды составляет 422 дм³, объём хладагента в аппарате — 266 дм³; расход воды при номинальном режиме — 188,81 м³/ч, а гидравлические потери в межтрубном канале на характерной рабочей точке — 39,8 кПа.

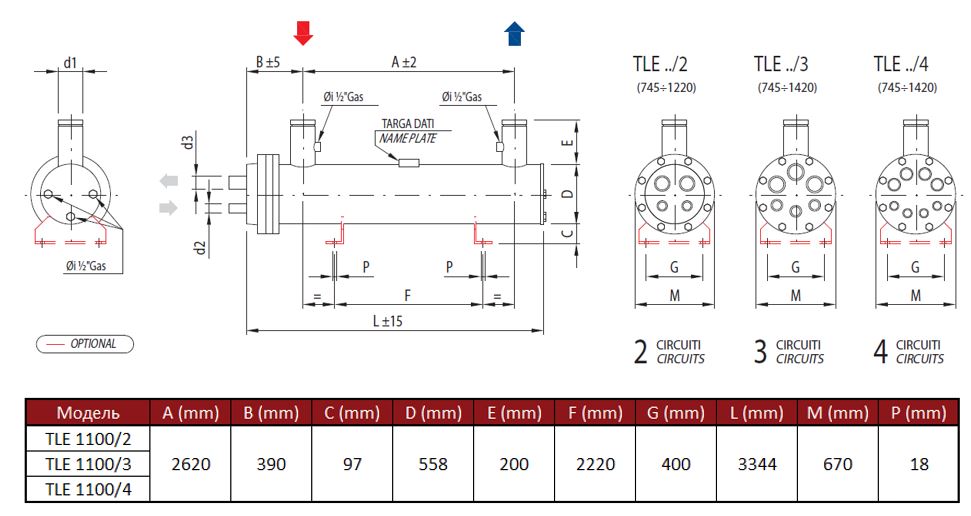

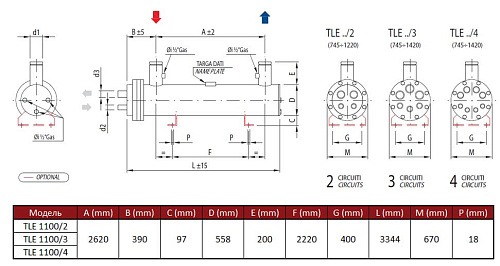

Конструкция выполнена по схеме кожухотрубного испарителя с теплообменными пучками, внутренние каналы труб предназначены для циркуляции хладагента, межтрубное пространство — для циркуляции воды. Теплообменные пучки разделены на три независимых холодильных контура, что обеспечивает возможности по поэтапному включению и подключению нескольких холодильных агрегатов; патрубки хладагента для подключения магистралей указаны в паспортных данных (вход/выход 42/105). Указанные гидравлические параметры и разделение на контуры определяют требования к схеме трубопроводов и размерности насосного оборудования.

Испаритель рассчитан на применение в системах промышленного охлаждения и кондиционирования технологических и оборотных вод: складские и логистические объекты, холодильные камеры и промышленные циркуляционные схемы пищевой переработки, где требуют холодопроизводительности порядка 1 МВт. Наличие трех контуров и паспортные данные по совместимости с разными хладагентами позволяют интегрировать агрегат в системы с поэтапным регулированием мощности и с использованием нескольких холодильных машин; выбор конкретного хладагента и схемы подключения выполняется в соответствии с проектными требованиями и паспортными инструкциями производителя.
